IGBT Transistörler - Modüller

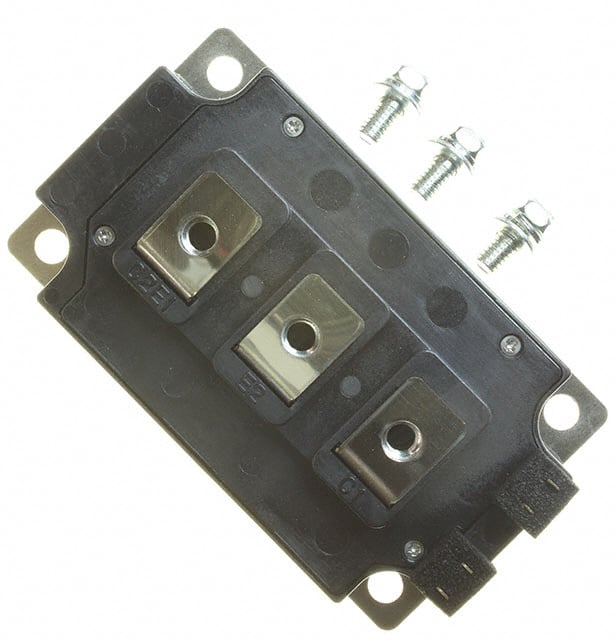

CM200DY-24NF
IGBT MOD 1200V 200A 1130W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DY
CM200DY-24NF Hakkında
CM200DY-24NF, Powerex, Inc. tarafından üretilen 1200V/200A kapasiteli IGBT modülü olup Half Bridge konfigürasyonunda tasarlanmıştır. Bu bileşen güç dönüştürme uygulamalarında kullanılan entegre bir IGBT transistör modülüdür. 1130W maksimum güç kapasitesi ile endüstriyel uygulamalar, şarj cihazları, motor sürücüleri ve AC-DC konvertörlerinde yer alır. Vce(on) değeri 15V Vge ve 200A akımda 2.5V'tur. 47nF input kapasitansı ile karakterize edilmiştir. Şasi tipi montajına uygun modül paketi ile sunulan bileşen -40°C ile +150°C arası çalışma sıcaklığını destekler. Kolektör kesim akımı maksimum 1mA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 47 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1130 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
