IGBT Transistörler - Modüller

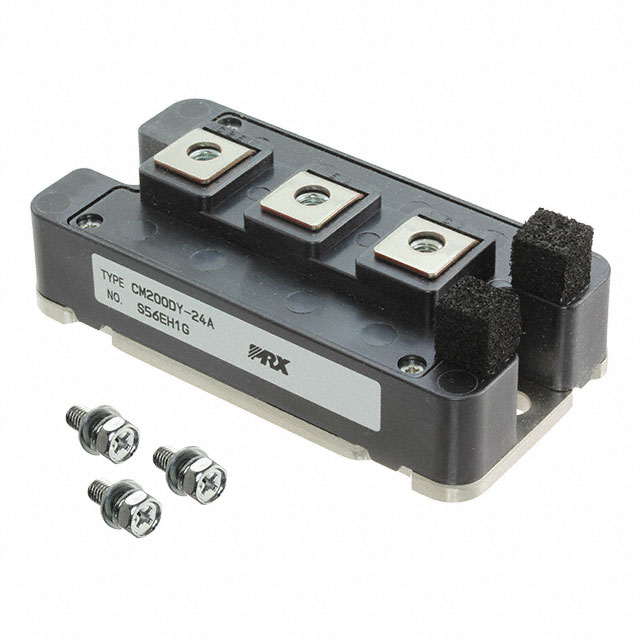

CM200DY-24A
IGBT MOD 1200V 200A 1340W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DY
CM200DY-24A Hakkında
CM200DY-24A, Powerex Inc. tarafından üretilen 1200V/200A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, 1340W maksimum güç seviyesinde çalışmaktadır. Vce(on) değeri 15V/200A koşullarında 3V'tur. Chassis mount tipi montaj yapısına sahip olan bu modül, endüstriyel uygulamalar, motor kontrol devreleri, güç dönüştürücüler ve UPS sistemlerinde kullanılır. -40°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. Input Capacitance değeri 35 nF olup, collector cutoff akımı maksimum 1 mA'dir. Yüksek voltaj ve akım işleme kapasitesi ile kompleks güç yönetimi uygulamalarında tercih edilen bir moduler çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 35 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1340 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
