IGBT Transistörler - Modüller

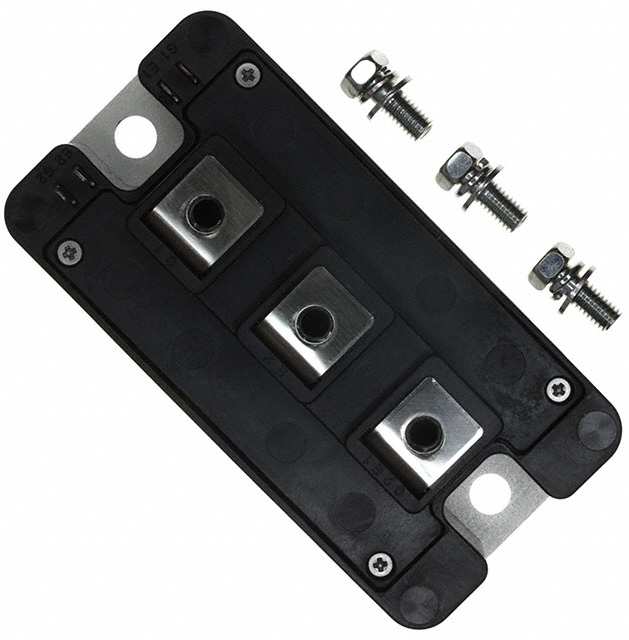

CM200DY-12NF
IGBT MOD 600V 200A 650W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DY-12NF
CM200DY-12NF Hakkında
CM200DY-12NF, Powerex Inc. tarafından üretilen 600V 650W kapasiteli IGBT modülüdür. Half bridge konfigürasyonunda tasarlanmış bu komponent, 200A maksimum collector akımında çalışabilir. Vce(on) değeri 15V gate voltajında 200A akımda 2.2V'tur. 30 nF input kapasitansına sahip olan modül, chassis mount tipi montajla sabitlenir. -40°C ile 150°C arasındaki çalışma sıcaklık aralığında kullanılan bu IGBT modülü, güç elektronikleri uygulamalarında, motor sürücüleri, invertörler ve DC-DC konvertörlerde yaygın olarak kullanılmaktadır. Standard giriş konfigürasyonuna sahip komponent, yüksek akım uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 650 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
