IGBT Transistörler - Modüller

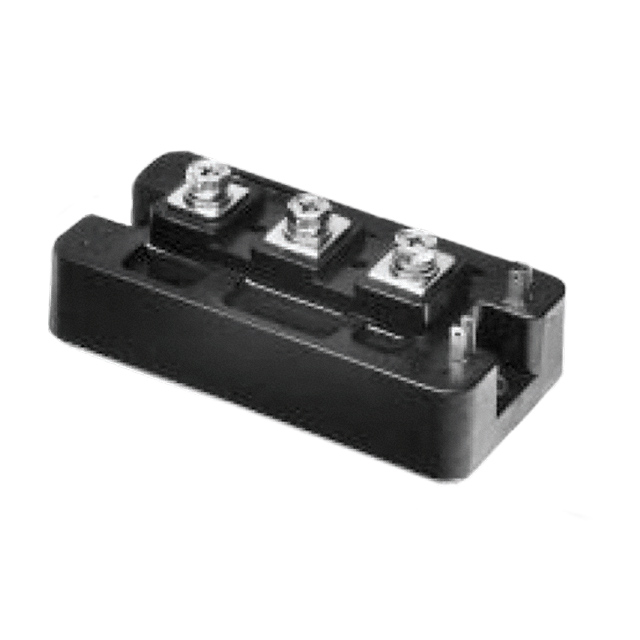

CM200DY-12H
IGBT MOD 600V 200A 780W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DY
CM200DY-12H Hakkında
CM200DY-12H, Powerex Inc. tarafından üretilen 600V/200A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, güç dönüştürme uygulamalarında kullanılmaktadır. Maksimum 780W güç yönetimi kapasitesine sahip olan modül, -40°C ile +150°C arasında çalışır. Vce(on) değeri 15V gate geriliminde ve 200A akımda 2.8V'dur. Chassis mount tipi kasa ile sunulan bu IGBT modülü, endüstriyel inverter, servo sürücü ve benzer güç elektronik devrelerinde uygulanır. Standart input konfigürasyonu ve 20nF giriş kapasitanı (10V'da) ile karakterize edilir. Kolektör-Emitör kırılma gerilimi 600V'tur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 780 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
