IGBT Transistörler - Modüller

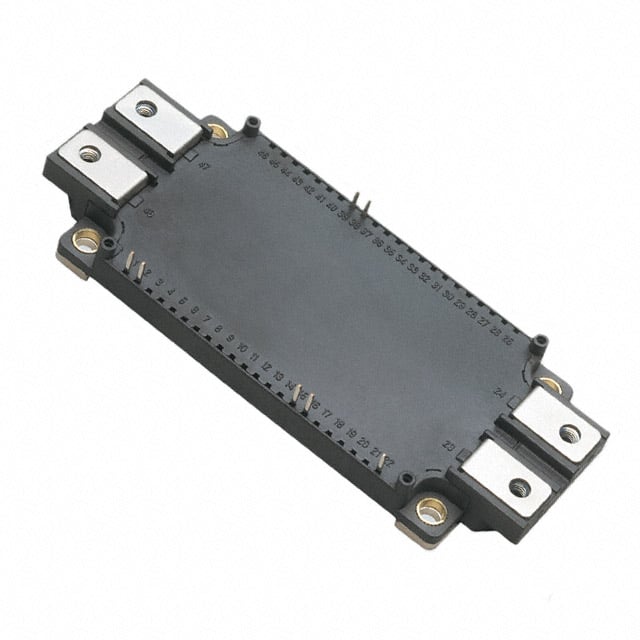

CM200DX-24S
IGBT MOD 1200V 200A 1500W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DX
CM200DX-24S Hakkında
CM200DX-24S, Powerex Inc. tarafından üretilen bir IGBT modülü olup Half Bridge konfigürasyonunda tasarlanmıştır. 1200V breakdown voltajı ve maksimum 200A kolektör akımı ile 1500W güç kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 200A akımda 2.15V olarak belirtilmiştir. Cihaz, -40°C ile +150°C arasında çalışabilir ve NTC thermistor entegrasyonu sayesinde sıcaklık izlemesi mümkündür. Chassis mount tipi metal tabaka üzerine sabitlenmek üzere tasarlanmış olup, endüstriyel uygulamalar, motor kontrolü, güç dönüştürücüler ve inverter sistemlerinde kullanılmaktadır. 20nF input kapasitansı ile hızlı anahtarlama karakteristiği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
