IGBT Transistörler - Modüller

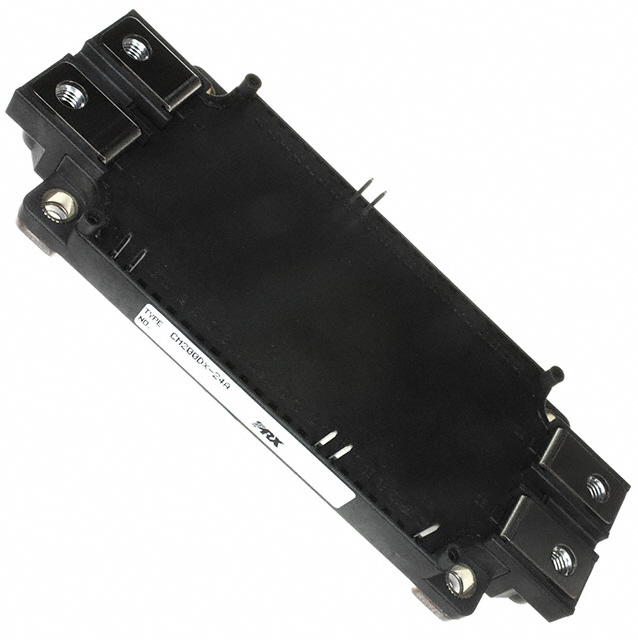

CM200DX-24A
IGBT MOD 1200V 200A 1250W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DX
CM200DX-24A Hakkında
CM200DX-24A, Powerex Inc. tarafından üretilen 1200V 200A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonda tasarlanan bu bileşen, 1250W maksimum güç yönetiminde kullanılır. Vce(on) değeri 15V gate voltajında 2.6V'dur ve 200A collector akımında çalışabilir. İçerisinde NTC thermistor içeren modül, -40°C ile +150°C arasında çalışma sıcaklığını destekler. Chassis mount tipi kaplama ile ısı yönetimi sağlanır. Güç dönüştürme, motor kontrol ve endüstriyel uygulamalarda kullanılan bu IGBT modülü, yüksek voltaj anahtarlama devreleri için tasarlanmıştır. Bileşen şu anda üretimi durdurulmuş konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 35 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1250 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
