IGBT Transistörler - Modüller

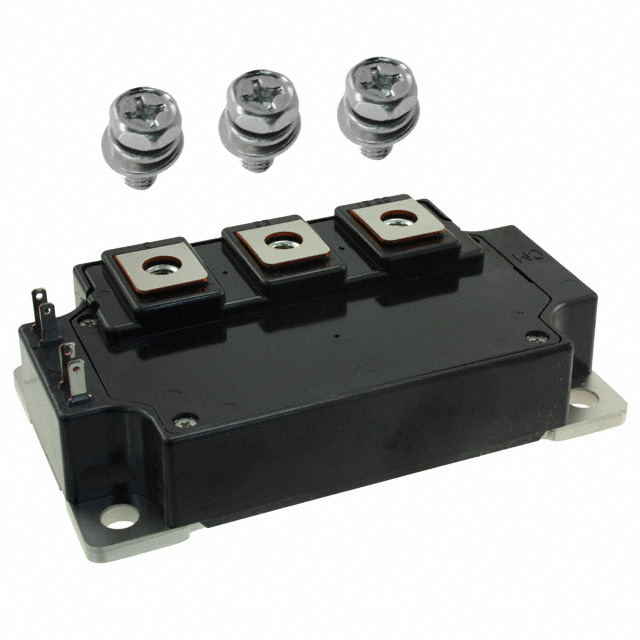

CM200DU-24F
IGBT MOD 1200V 200A 890W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DU
CM200DU-24F Hakkında
CM200DU-24F, Powerex Inc. tarafından üretilen 1200V 200A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, güç dönüştürme uygulamalarında anahtarlama elemanı olarak çalışır. Trench tipi IGBT teknolojisi kullanılarak düşük Vce(on) değeri (2.4V @ 15V, 200A) sağlanmıştır. Maksimum 890W güç kapasitesi ile DC/AC konvertörleri, inverterler, UPS sistemleri ve motor sürücülerinde kullanılır. Chassis mount tipinde modüler paketleme ile endüstriyel uygulamalara entegrasyonu kolaylaştırır. -40°C ile +150°C arası çalışma sıcaklığı aralığında stabil performans gösterir. Maksimum 1 mA collector cutoff akımı ve 78 nF input kapasitansı (10V) ile verilen teknik özellikler, hassas anahtarlama kontrolü gerektiren devrelerde kullanılmasını uygun kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 78 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 890 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
