IGBT Transistörler - Modüller

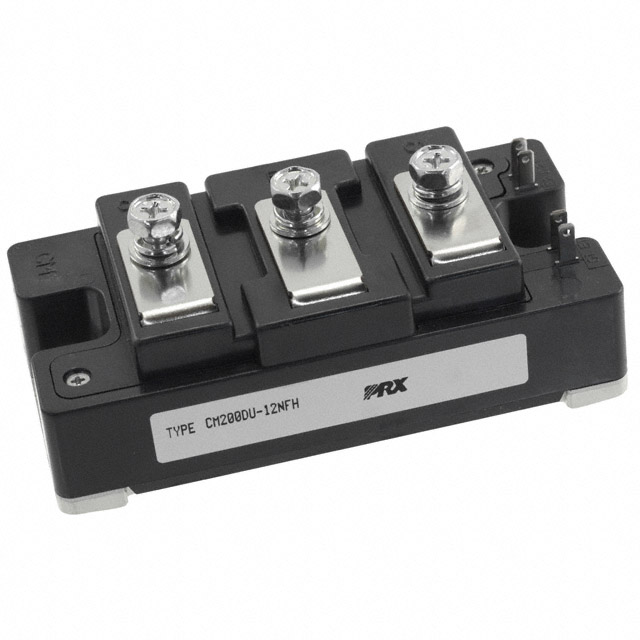

CM200DU-12NFH
IGBT MOD 600V 200A 590W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DU-12NFH
CM200DU-12NFH Hakkında
CM200DU-12NFH, Powerex Inc. tarafından üretilen 600V/200A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Maksimum 590W güç yönetiminde çalışabilen bu bileşen, anahtarlama uygulamalarında, motor sürücülerinde, konvertörlerde ve endüstriyel güç elektroniği sistemlerinde kullanılır. 2.7V Vce(on) değeri ile düşük iletim kaybına sahip olan modül, -40°C ile +150°C arasında güvenilir çalışma sağlar. Chassis mount konfigürasyonu ile direkt Panel veya ısı yönetim sistemlerine montajı kolaylaştırır. 55nF input kapasitansı ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 55 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 590 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
