IGBT Transistörler - Modüller

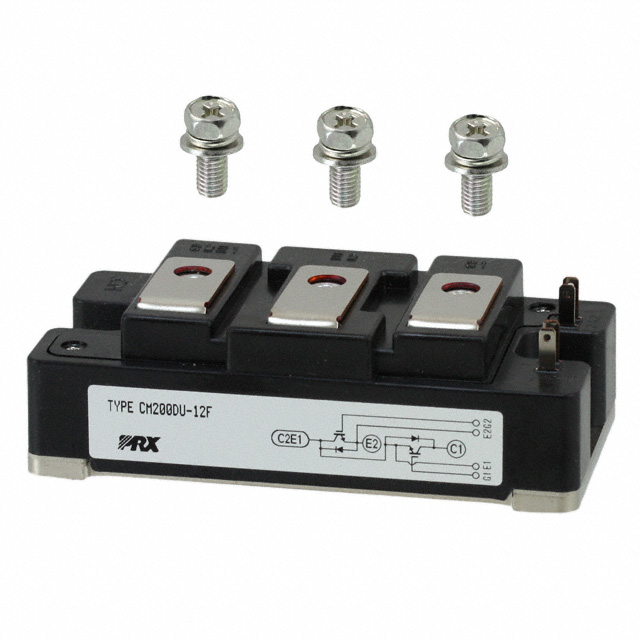

CM200DU-12F
IGBT MOD 600V 200A 590W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200DU
CM200DU-12F Hakkında
CM200DU-12F, Powerex Inc. tarafından üretilen 600V 200A kapasiteli Trench IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, maksimum 590W güç işleme yeteneğine sahiptir. Vce(on) değeri 15V gate voltajında 2.2V olup, Ic maksimum 200A'dir. Chassis mount tipi montajla endüstriyel uygulamalara uygun hale getirilmiştir. İşletme sıcaklık aralığı -40°C ile 150°C arasında değişmektedir. Standard input konfigürasyonu ve 54nF input kapasitansi (10V'de) özelikleriyle güç elektronik devreleri, inverter uygulamaları ve motor kontrol sistemlerinde kullanılmaya uygundur. Cihaz, NTC termistor içermemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 54 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 590 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
