IGBT Transistörler - Modüller

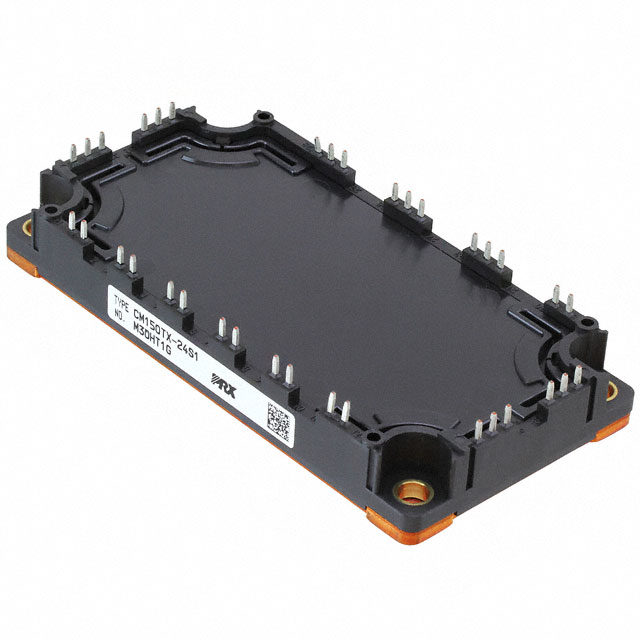

CM150TX-24S1
IGBT MOD 1200V 150A 935W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150TX
CM150TX-24S1 Hakkında
CM150TX-24S1, Powerex, Inc. tarafından üretilen 1200V/150A kapasiteli IGBT modülüdür. Three Level Inverter konfigürasyonuna sahip bu komponent, maksimum 935W güç dağıtabilir. Vce(on) değeri 15V, 150A koşullarında 2.25V'tur. Collector-Emitter breakdown voltajı 1200V olup, input kapasitansi 10V'ta 15nF'dir. Dahili NTC Thermistor ile sıcaklık koruması sağlanmaktadır. -40°C ile 150°C (junction temperature) arasında çalışabilir. Güç elektroniği uygulamalarında, inverter devrelerinde ve motor kontrol sistemlerinde kullanılan bu modül, modüler kasa tasarımıyla kolay montaj imkanı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 15 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 935 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
