IGBT Transistörler - Modüller

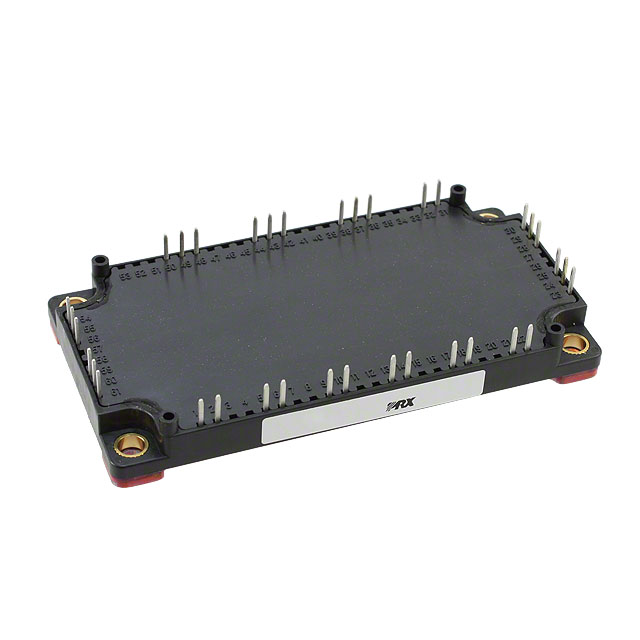

CM150TX-24S
IGBT MOD 1200V 150A 1150W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150TX
CM150TX-24S Hakkında
CM150TX-24S, Powerex Inc. tarafından üretilen 1200V/150A kapasiteli IGBT modülüdür. Three Phase Inverter konfigürasyonuna sahip bu komponent, maksimum 1150W güç yönetimi ile çalışabilir. Vce(on) değeri 2.15V @ 15V, 150A olup, 15 nF input kapasitansına (Cies @ 10V) sahiptir. Chassis mount tipinde monte edilen modül, -40°C ile 150°C (TJ) arasında çalışır ve dahili NTC Thermistor'a sahiptir. Collector-Emitter breakdown voltajı maksimum 1200V'dur. Endüstriyel invertör uygulamaları, motor kontrol devreleri ve güç dönüştürücülerde kullanılan bu IGBT modülü, yüksek akım ve voltaj seviyelerinde güvenilir anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 15 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1150 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
