IGBT Transistörler - Modüller

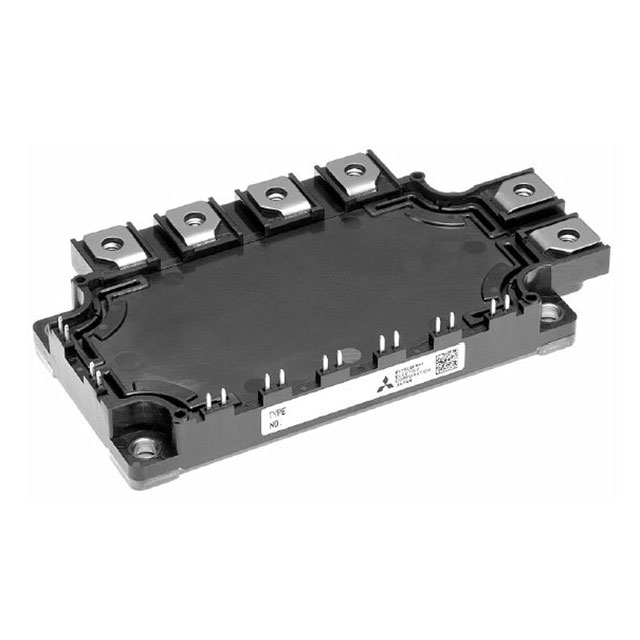

CM150RX-24S1
IGBT MOD 1200V 150A 935W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150RX-24S
CM150RX-24S1 Hakkında
CM150RX-24S1, Powerex tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT modülüdür. 1200V darbeye dayanıklı tasarımı ve 150A maksimum kolektör akımı ile endüstriyel motor sürücüleri, kaynak cihazları ve elektriksel dönüştürme sistemlerinde kullanılır. Entegre NTC termistör sensörü ile sıcaklık kontrol ve koruması sağlanır. Şasi montajı için uygun modül konfigürasyonunda sunulan komponent, -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. Vce(on) değeri 2.25V olup 15V gate voltajında 150A akımda ölçülmüştür. Standart input yapısı ve 935W maksimum güç derecelendirmesi ile yüksek verimli enerji dönüştürme uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 15 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 935 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
