IGBT Transistörler - Modüller

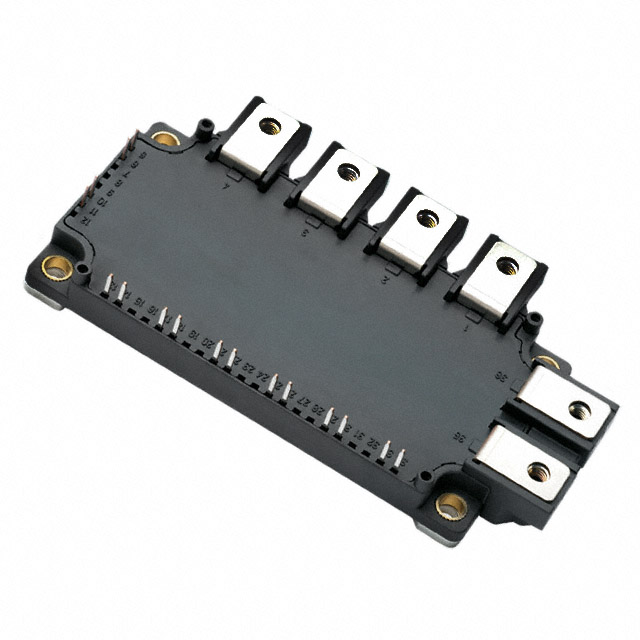

CM150RX-24S
IGBT MOD 1200V 150A 1150W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150RX-24S
CM150RX-24S Hakkında
CM150RX-24S, Powerex tarafından üretilen 1200V, 150A kapasiteli üç fazlı inverter IGBT modülüdür. Chassis mount konfigürasyonunda sunulan bu komponent, maksimum 1150W güç işleme kapasitesine sahiptir. Vce(on) değeri 2.15V (15V gate voltajında, 150A akımda) olan modül, yüksek akım uygulamalarında kullanılır. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar. -40°C ile +150°C arasında çalışan CM150RX-24S, brake fonksiyonlu three phase inverter konfigürasyonu ile motor kontrol, güç dönüştürme ve enerji yönetimi sistemlerinde uygulanır. Input Capacitance değeri 15nF @ 10V, Collector Cutoff akımı maksimum 1mA'dir. Ürün Digi-Key'de üretimi durdurulmuş olup, arşiv ve onarım uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 15 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1150 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
