IGBT Transistörler - Modüller

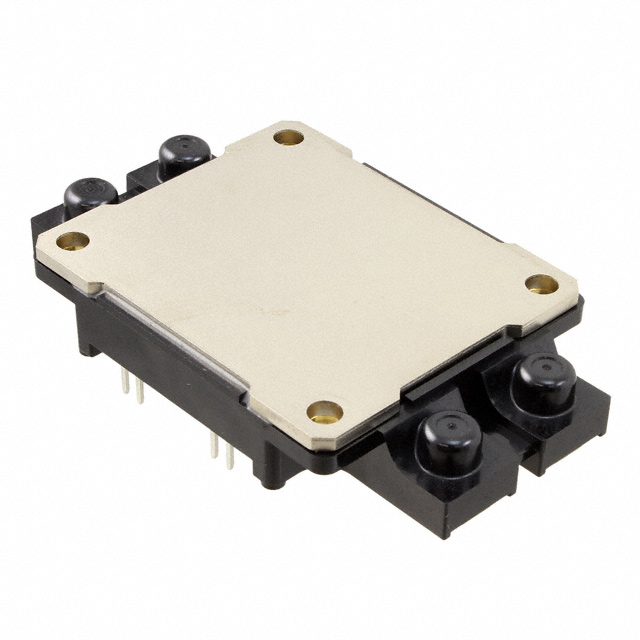

CM150EXS-24S
IGBT MOD 1200V 150A 1150W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150EXS
CM150EXS-24S Hakkında
CM150EXS-24S, Powerex Inc. tarafından üretilen 1200V IGBT modülüdür. Single konfigürasyonda tasarlanmış bu transistör modülü, 150A collector akımı ve 1150W maksimum güç seviyesinde çalışabilir. Vce(on) değeri 15V gate voltajında ve 150A akımda 2.25V olup, 2.25V @ 15V, 150A özellikleriyle düşük konuksiyon kayıpları sağlar. 1200V breakdown voltajı ile yüksek voltaj uygulamalarında kullanılabilir. İçerisinde NTC termistör barındırması sıcaklık koruması imkanı sunar. -40°C ile 150°C junction sıcaklık aralığında çalışmaya uygun olan modül, endüstriyel sürücü ve güç dönüştürme devrelerinde uygulanır. 15 nF input kapasitansı ve 1 mA maksimum collector cutoff akımı ile kontrol kolaylığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 15 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1150 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
