IGBT Transistörler - Modüller

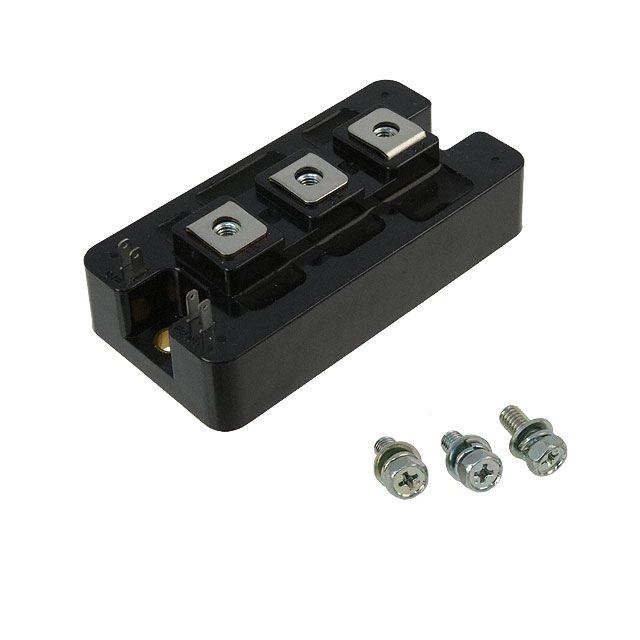

CM150DY-24H
IGBT MOD 1200V 150A 1100W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150DY
CM150DY-24H Hakkında
CM150DY-24H, Powerex, Inc. tarafından üretilen 1200V/150A rated IGBT güç modülüdür. Half-Bridge konfigürasyonunda tasarlanmış olan bu modül, maksimum 1100W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 150A akım çekmede 3.4V olarak belirtilmiştir. Chassis mount tipi kurulum ile endüstriyel uygulamalarda kullanılan bu modül, -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenli operasyon sağlar. Input Capacitance değeri 10V'de 30nF'dir. Ürün mevcut üretimde olmayıp obsolete statüsündedir. Yüksek voltaj anahtarlama uygulamaları, motor kontrol devreleri ve endüstriyel güç dönüştürme sistemlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1100 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
