IGBT Transistörler - Modüller

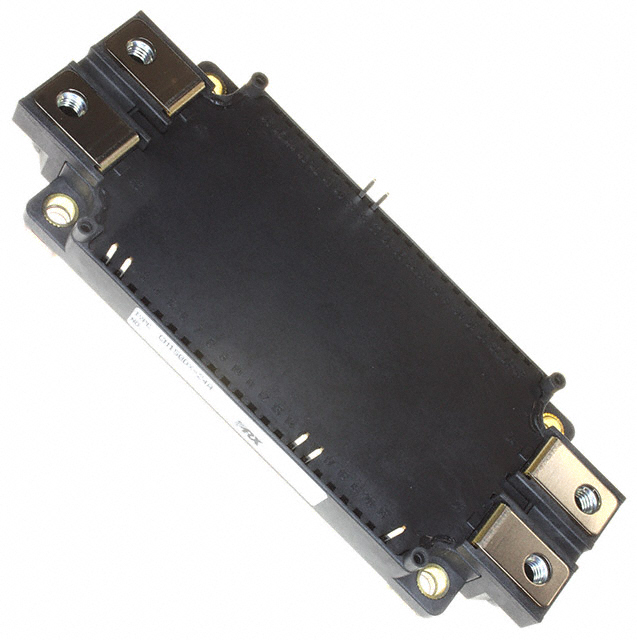

CM150DX-24A
IGBT MOD 1200V 150A 960W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150DX
CM150DX-24A Hakkında
CM150DX-24A, Powerex Inc. tarafından üretilen 1200V/150A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Maksimum 960W güç yönetimi kapasitesine sahip olan bu bileşen, yüksek voltaj uygulamalarında anahtarlama görevini üstlenir. Vce(on) değeri 15V gate gerilimi ve 150A collector akımında 2.6V'tur. Entegre NTC thermistor ile sıcaklık kontrolü sağlar. -40°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Chassis mount tipi kasa ile endüstriyel güç elektronik sistemleri, invertörler, motor kontrol devreleri ve enerji dönüştürme uygulamalarında kullanım için tasarlanmıştır. Ürün üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 23 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 960 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
