IGBT Transistörler - Modüller

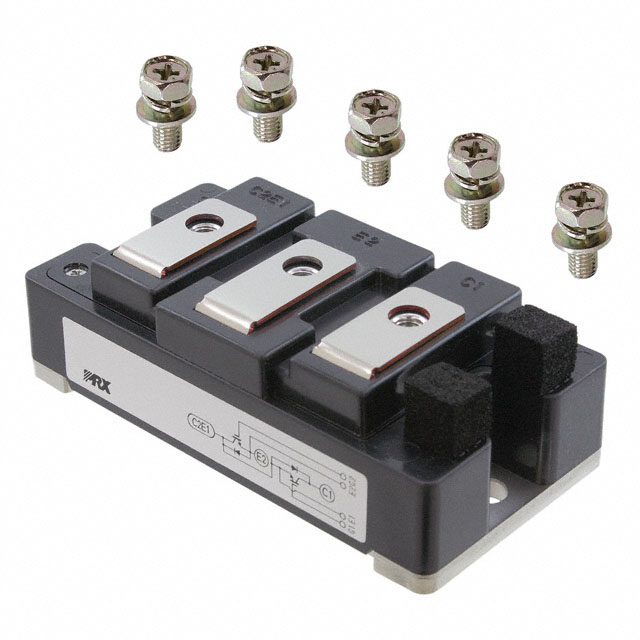

CM150DUS-12F
IGBT MOD 600V 150A 520W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150DUS
CM150DUS-12F Hakkında
CM150DUS-12F, Powerex tarafından üretilen 600V/150A'lık Half Bridge konfigürasyonlu IGBT modülüdür. Trench teknolojisinde tasarlanan bu bileşen, maksimum 520W güç kapasitesine sahiptir ve Vce(on) değeri 150A'de 2.7V'tur. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C) ile endüstriyel ve ticari uygulamalarda kullanılabilir. Chassis mount tipi kılıf ile montajı kolaydır. Input Capacitance değeri 41 nF olup standart input tipindedir. Güç dönüştürme, motor sürücüsü ve invertör uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 41 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 520 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
