IGBT Transistörler - Modüller

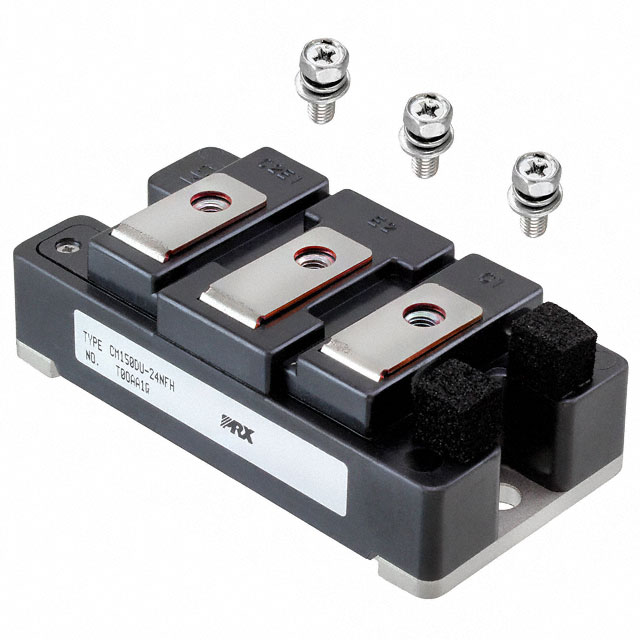

CM150DU-24NFH
IGBT MOD 1200V 150A 650W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM150DU
CM150DU-24NFH Hakkında
CM150DU-24NFH, Powerex Inc. tarafından üretilen 1200V 150A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, 650W maksimum güç kapasitesine sahiptir. Vce(on) değeri 15V gate-emitter voltajı ve 150A collector akımında 6.5V'tur. 24 nF input kapasitansı ile yüksek frekans uygulamalarında kullanılabilir. Chassis mount tipi kasa ile endüstriyel uygulamalara entegrasyonu kolaydır. -40°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. Güç elektroniği, invertör tasarımları, motor kontrol ve enerji dönüşüm uygulamalarında tercih edilir. Ürün şu anda üretimi sonlandırılmış (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 650 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 6.5V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
