IGBT Transistörler - Modüller

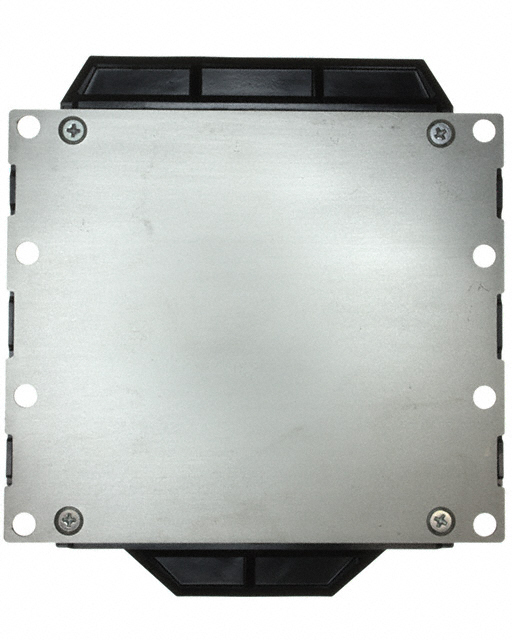

CM1400DU-24NF
IGBT MOD 1200V 1400A 3900W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM1400DU
CM1400DU-24NF Hakkında
CM1400DU-24NF, Powerex tarafından üretilen 1200V/1400A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. 3900W güç seviyesine sahip bu komponent, düşük Vce(on) değeri (2.5V @ 15V, 1400A) ile elektrik enerjisinin verimli dönüştürülmesini sağlar. 220 nF input kapasitansı ile hızlı anahtarlama karakteristiğine sahiptir. Çasis montajlı, standart giriş konfigürasyonlu tasarımı ile endüstriyel uygulamalarda kullanılır. -40°C ile 150°C arasında stabil çalışan bu modül, güç elektronikleri, motor sürücüleri ve inverter devreleri gibi yüksek akım ve yüksek voltaj gerektiren uygulamalarda yer alır. Cihazın üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 220 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 3900 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
