IGBT Transistörler - Modüller

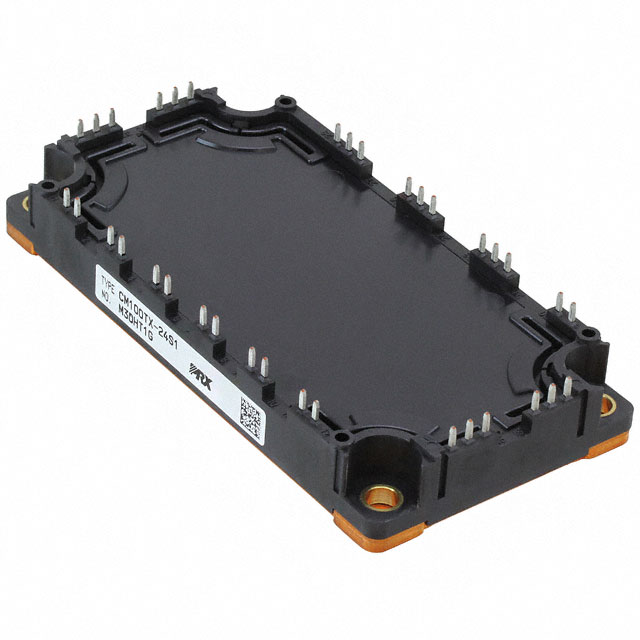

CM100TX-24S1
IGBT MOD 1200V 100A 625W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM100TX
CM100TX-24S1 Hakkında
CM100TX-24S1, Powerex Inc. tarafından üretilen 1200V/100A IGBT modülü olup, three level inverter konfigürasyonu için tasarlanmıştır. 625W güç kapasitesi ile güç elektroniği uygulamalarında kullanılmaya uygundur. Vce(on) değeri 15V gate voltajında 100A akımda 2.25V'tur. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlar. -40°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. Modüler tasarımı ile endüstriyel inverter, UPS ve motor kontrol uygulamalarında yaygın olarak kullanılmaktadır. Üretim durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 625 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
