IGBT Transistörler - Modüller

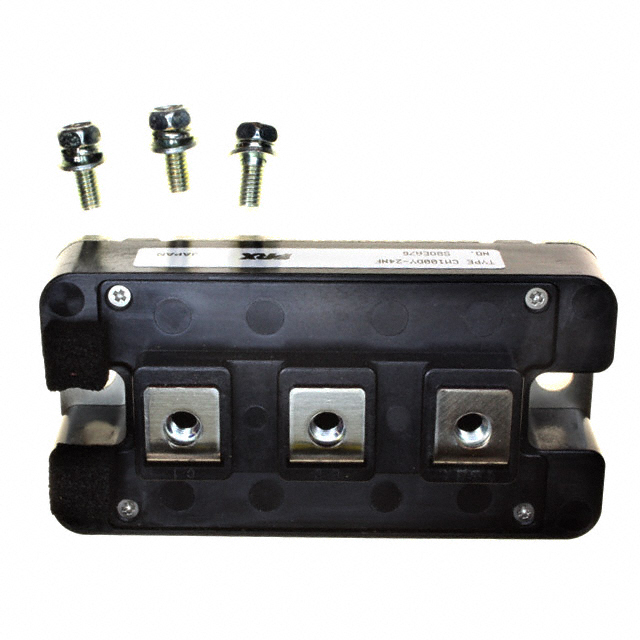

CM100DY-24NF
IGBT MOD 1200V 100A 650W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM100DY
CM100DY-24NF Hakkında
CM100DY-24NF, Powerex Inc. tarafından üretilen bir IGBT transistör modülüdür. Half bridge konfigürasyonunda tasarlanmış olan bu komponent, maksimum 1200V collector-emitter breakdown voltajı ve 100A collector akımı ile çalışır. 650W güç kapasitesi ile orta-yüksek güç uygulamalarında kullanılır. Vce(on) değeri 15V gate voltajında ve 100A akımında maksimum 2.5V'tur. Chassi montaj tipi ile endüstriyel kontrol sistemleri, motor sürücüleri ve güç dönüştürücü uygulamalarında yer alır. -40°C ile 150°C arasında çalışan geniş sıcaklık aralığı sayesinde çeşitli ortamlarda kullanılabilir. Komponent Digi-Key'de üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 23 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 650 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
