IGBT Transistörler - Modüller

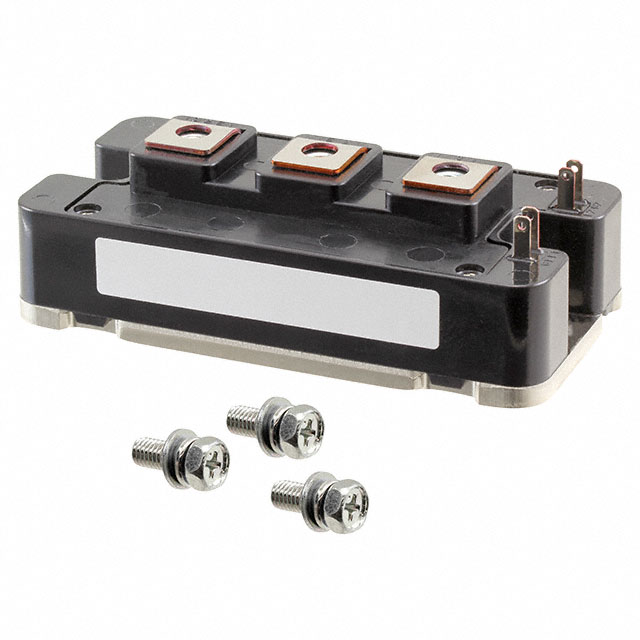

CM100DY-24A
IGBT MOD 1200V 100A 672W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM100DY
CM100DY-24A Hakkında
CM100DY-24A, Powerex Inc. tarafından üretilen 1200V 100A rated IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, maksimum 672W güç kapasitesine sahiptir. Vce(on) değeri 3V @ 15V, 100A koşullarında ölçülmüştür. Collector-Emitter breakdown voltajı 1200V'tur. Chassis mount tipi metal kasa ile sağlanan bu modül, -40°C ile 150°C arasında çalışabilir. Input Capacitance değeri 17.5 nF @ 10V olarak belirtilmiştir. Güç dönüştürme uygulamaları, motor sürücüleri, inverterler ve yüksek voltaj anahtarlama devreleri gibi endüstriyel uygulamalarda kullanıma uygundur. Standard input türü ile kontrol devreleri ile kolayca entegrasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 17.5 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 672 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
