IGBT Transistörler - Modüller

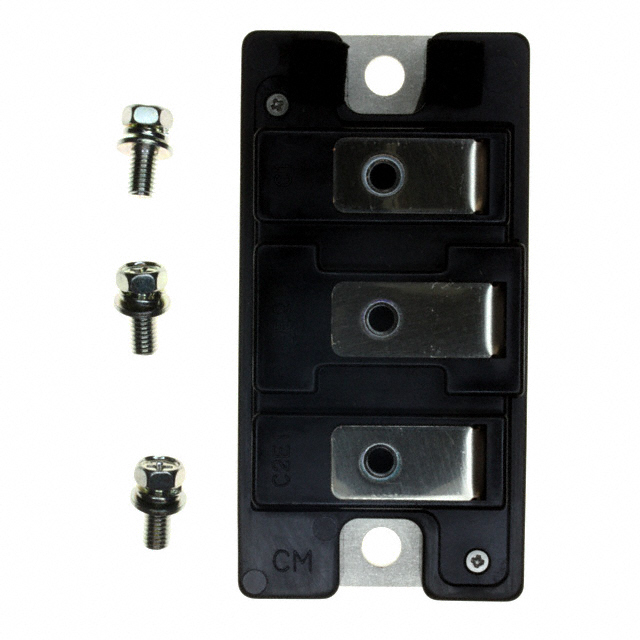

CM100DU-24NFH
IGBT MOD 1200V 100A 560W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM100DU
CM100DU-24NFH Hakkında
CM100DU-24NFH, Powerex tarafından üretilen 1200V/100A kapasiteli IGBT transistör modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu komponent, 560W güç yönetimi için optimize edilmiştir. Vce(on) değeri 6V ile sınırlandırılmış olup, collector-emitter gerilimi 1200V'a kadar dayanabilir. Chassis mount tipi pakette sunulan modül, -40°C ile +150°C arasında çalışır. Industrial uygulamalarda, motor kontrol devrelerinde, güç elektronikleri sistemlerinde ve inverter tasarımlarında kullanılmaktadır. Input Capacitance (Cies) 16nF @ 10V değerinde belirtilmiştir. Kolektör kesme akımı maksimum 1mA civarındadır. Ürün Digi-Key tarafından tüketilmiş olup arşiv komponentler arasında yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 16 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 560 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 6.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
