IGBT Transistörler - Modüller

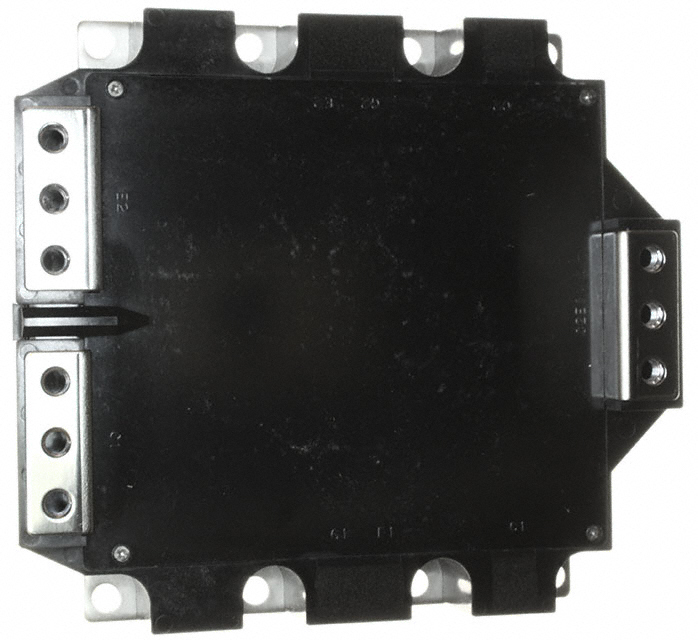

CM1000DU-34NF
IGBT MOD 1700V 1000A 3900W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM1000DU
CM1000DU-34NF Hakkında
CM1000DU-34NF, Powerex tarafından üretilen 1700V/1000A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanmış olan bu modül, Vce(on) değeri 2.8V @ 15V, 1000A'de çalışmaktadır. Maksimum güç kapasitesi 3900W olan komponent, -40°C ile 150°C arasında sıcaklık aralığında çalışabilir. Chassis mount tipi ile sabit kurulum için uygun olan CM1000DU-34NF, yüksek voltaj anahtarlama uygulamalarında, güç dönüştürme sistemlerinde ve endüstriyel motor kontrol devrelerde kullanılır. 1 mA collector cutoff akımı ve 220 nF input kapasitansı ile hızlı anahtarlama performansı sağlar. Bileşen şu anda üretimi durdurulmuş (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1000 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 220 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 3900 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 1000A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
