Diyotlar - Doğrultucular - Tekil

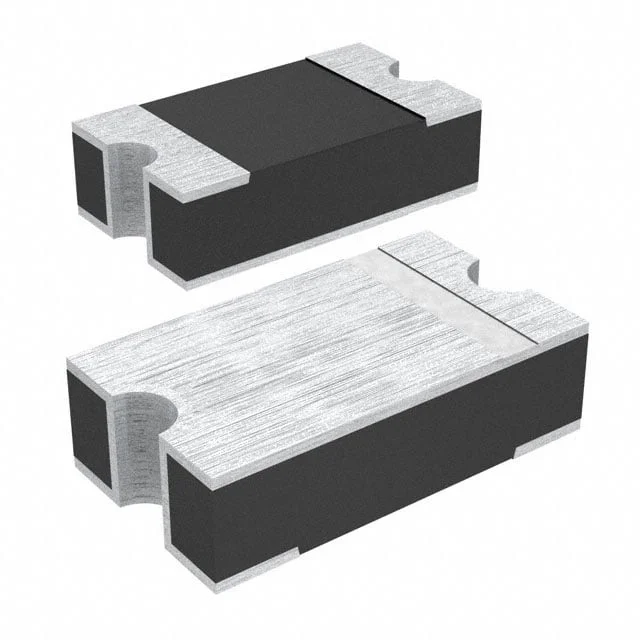

CGRBT301-HF
DIODE GENERAL PURPOSE 2114 SMD
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CGRBT301
CGRBT301-HF Hakkında
CGRBT301-HF, Comchip Technology tarafından üretilen genel amaçlı doğrultma diyodudur. 2-SMD, No Lead (Z2PAK) yüzey montajlı paketleme ile tasarlanmıştır. Maksimum 200V ters gerilim kapasitesine ve 3A ortalama doğrultulmuş akımına sahiptir. Forward gerilim 1V'dur (3A'de). Standart kurtarma hızında (>500ns) çalışır ve ters kaçak akımı 200V'da 5µA'dir. -65°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. AC/DC güç kaynakları, anahtarlamalı güç kaynakları ve frekanslı inverter uygulamalarında kullanılan temel doğrultma elemanıdır. Bileşen şu anda üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 23pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Z2PAK |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
