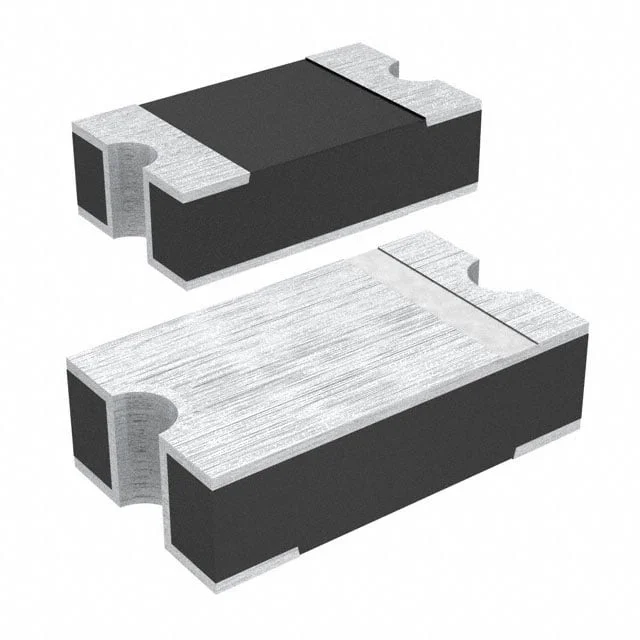

CGRBT205-HF
DIODE GENERAL PURPOSE 2114 SMD
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CGRBT205
CGRBT205-HF Hakkında
CGRBT205-HF, Comchip Technology tarafından üretilen genel amaçlı bir doğrultucu diyottur. Surface mount Z2PAK paketinde sunulan bu standart diyot, 1000V reverse voltaj kapasitesine ve 2A ortalama doğrultulmuş akım yeteneğine sahiptir. Forward voltajı 2A akımda maksimum 1V olan bileşen, AC/DC güç kaynakları, adaptörler, şarj devrelerinde ve genel anahtarlama uygulamalarında kullanılır. -65°C ile 175°C arasında çalışan bu diyot, standart hızlı iyileşme karakteristiğine (>500ns) ve düşük reverse leakage akımına (5µA @ 1000V) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 14pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Z2PAK |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
