Diyotlar - Doğrultucular - Tekil

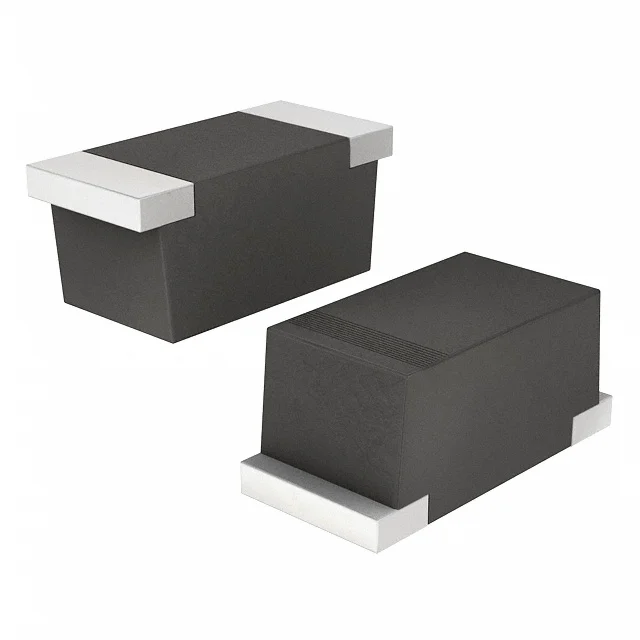

CFRM103-G
DIODE GEN PURP 200V 1A SMA
- Üretici
- Comchip Technology
- Paket/Kılıf
- SOD-123T
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CFRM103
CFRM103-G Hakkında
CFRM103-G, Comchip Technology tarafından üretilen genel amaçlı fast recovery diyottur. 200V ters gerilim ve 1A ortalama doğrultma akımı kapasitesi ile tasarlanmıştır. SOD-123T paketinde sunulan bu bileşen, 150 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığında güvenilir performans gösterir. Forward voltajı 1.3V @ 1A ve reverse leakage akımı 200V'de 1µA düzeyindedir. Surface mount teknolojisi ile PCB'ye entegre edilebilir. Anahtarmalı güç kaynakları, inverterler ve hızlı doğrultma devrelerinde kullanım için uygun bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123T |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 150 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Mini SMA/SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
