Transistörler - Bipolar (BJT) - Tekil
CEN-U95

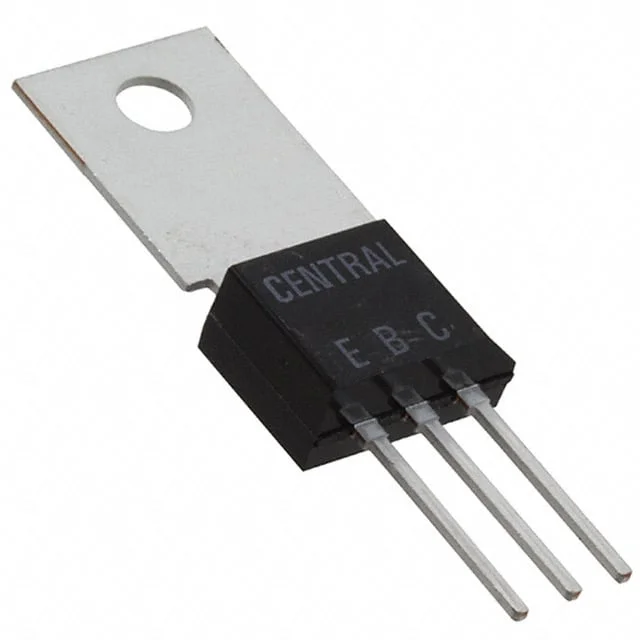

TRANS PNP DARL 40V 2A TO-202
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-202 Long Tab
- Seri / Aile Numarası
- CEN-U95
CEN-U95 Hakkında
CEN-U95, Central Semiconductor tarafından üretilen PNP Darlington transistörüdür. TO-202 Long Tab paketinde sunulan bu bileşen, maksimum 2A kolektör akımı ve 50V yıkılma gerilimi ile orta güç uygulamalarında kullanılır. 25000 minimum DC akım kazancı ve 1.5V doyum gerilimi ile sürücü ve anahtarlama devrelerinde etkindir. -65°C ile +150°C arasında çalışabilen bu Darlington transistörü, 50MHz transition frekansı sayesinde hızlı anahtarlama gerektiren uygulamalarda yer alır. Maksimum 1W güç yayınlayabilen CEN-U95, röle, solenoid ve motor sürücüleri gibi yükü kontrol eden devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25000 @ 200mA, 5V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-202 Long Tab |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | TO-202 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
