Transistörler - Bipolar (BJT) - Tekil

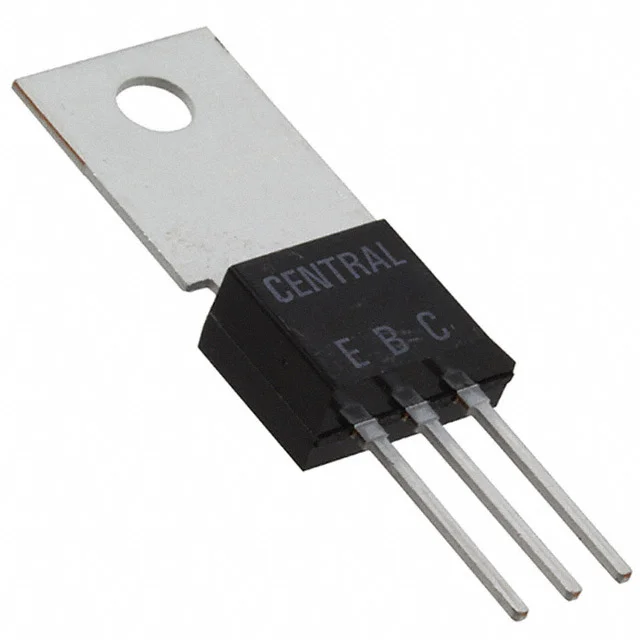

CEN-U57 PBFREE
TRANS PNP 100V 2A TO-202
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-202 Long Tab
- Seri / Aile Numarası
- CEN-U57
CEN-U57 PBFREE Hakkında
CEN-U57 PBFREE, Central Semiconductor tarafından üretilen PNP tipi bipolar junction transistördür. TO-202 paketinde sunulan bu bileşen, maksimum 2A collector akımı ve 100V breakdown voltajı ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 50MHz transition frekansı ile düşük-orta frekans devrelerine uygundur. -65°C ile 150°C arasında çalışan geniş sıcaklık aralığı, endüstriyel ve otomotiv uygulamaları için tercih edilmesini sağlar. 1.75W maksimum güç dağıtımı kapasitesi ile power management ve driver devrelerde yer bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 500mA, 1V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-202 Long Tab |
| Part Status | Active |
| Power - Max | 1.75 W |
| Supplier Device Package | TO-202 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
