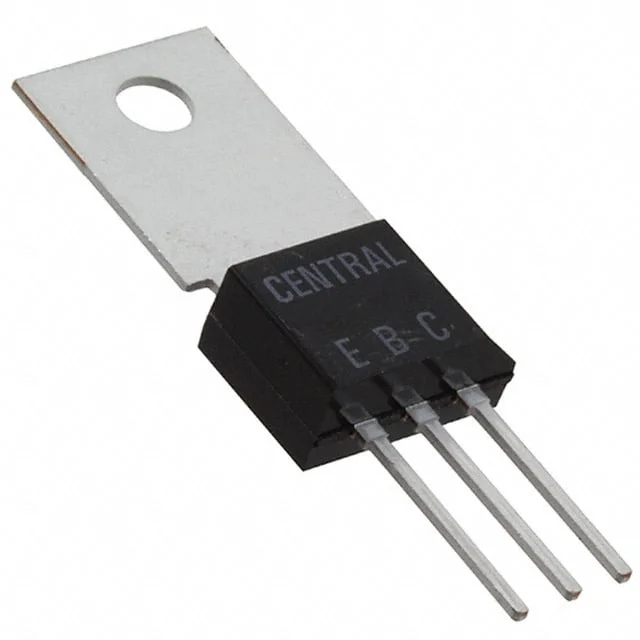

CEN-U45 PBFREE
TRANS NPN DARL 40V 2A TO-202
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-202 Long Tab
- Seri / Aile Numarası
- CEN-U45
CEN-U45 PBFREE Hakkında
CEN-U45 PBFREE, Central Semiconductor tarafından üretilen NPN Darlington transistördür. TO-202 kılıfında sunulan bu komponent, 40V kolektör-emiter gerilimi ve 2A maksimum kolektör akımı ile orta güç uygulamaları için tasarlanmıştır. 25000'lik minimum DC akım kazancı (200mA, 5V'da) sayesinde düşük taban akımı gerektiren anahtarlama ve sürücü devrelerinde kullanılabilir. 2W maksimum güç dağıtımı ve 100MHz transition frekansı ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. -65°C ile +150°C arasında çalışma sıcaklık aralığı, geniş bir uygulama yelpazesini destekler. Motor sürücüleri, solenoid kontrol devreleri, röle aktüatörleri ve elektrik yükü anahtarlaması gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25000 @ 200mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-202 Long Tab |
| Part Status | Active |
| Power - Max | 2 W |
| Supplier Device Package | TO-202 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
