Transistörler - Bipolar (BJT) - Tekil
CEN-U07 PBFREE
TRANS NPN 100V 2A TO-202
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-202 Long Tab
- Seri / Aile Numarası
- CEN-U07
CEN-U07 PBFREE Hakkında

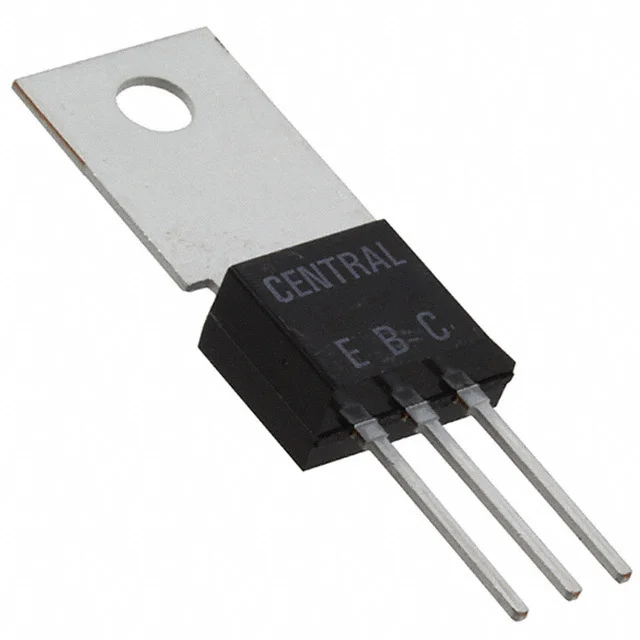

CEN-U07 PBFREE, Central Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-202 Long Tab paketinde sunulan bu transistör, maksimum 100V kollektor-emitter gerilimi ve 2A kollektor akımı ile çalışabilir. 50MHz transition frequency'si sayesinde orta hızlı anahtarlama uygulamalarına uygundur. 1.75W maksimum güç tüketimi ile genel amaçlı anahtarlama, amplifikasyon ve sürücü devrelerinde kullanılabilir. -65°C ile +150°C arasında güvenli çalışma sınırları içerisinde çalışır. Through-hole montaj tipi ile geleneksel PCB tasarımlarında rahatlıkla entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 500mA, 1V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-202 Long Tab |
| Part Status | Active |
| Power - Max | 1.75 W |
| Supplier Device Package | TO-202 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
