Transistörler - Bipolar (BJT) - Tekil

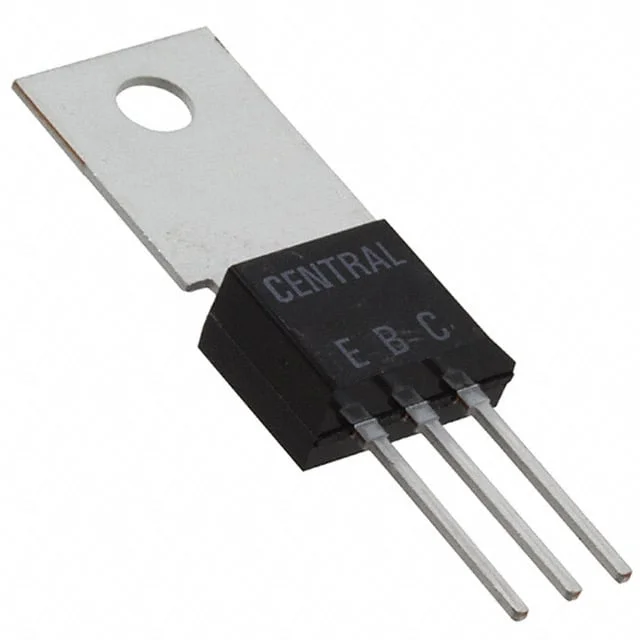

CEN-U05 PBFREE
TRANS NPN 60V 2A TO202
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-202 Long Tab
- Seri / Aile Numarası
- CEN-U05
CEN-U05 PBFREE Hakkında
CEN-U05 PBFREE, Central Semiconductor tarafından üretilen NPN bipolar junction transistördür (BJT). TO-202 long tab paketinde sunulan bu transistör, maksimum 60V collector-emitter gerilimi ve 2A collector akımı ile çalışmaya elverişlidir. 1.75W maksimum güç dağıtma kapasitesine sahip olan bileşen, 50MHz transition frekansı ile orta hızlı anahtarlama uygulamalarında tercih edilir. -65°C ile +150°C arasında çalışabilen geniş sıcaklık aralığı sayesinde endüstriyel ve ticari uygulamalarda kullanılır. Düşük saturation gerilimi (350mV) ve yeterli DC current gain (20 @ 500mA, 1V) ile güç yönetimi, ses amplifikasyon ve genel amaçlı anahtarlama devrelerinde uygulanır. Lead-free (PBFREE) versiyonu RoHS uyumluluğu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 500mA, 1V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-202 Long Tab |
| Part Status | Active |
| Power - Max | 1.75 W |
| Supplier Device Package | TO-202 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
