Transistörler - FET, MOSFET - RF

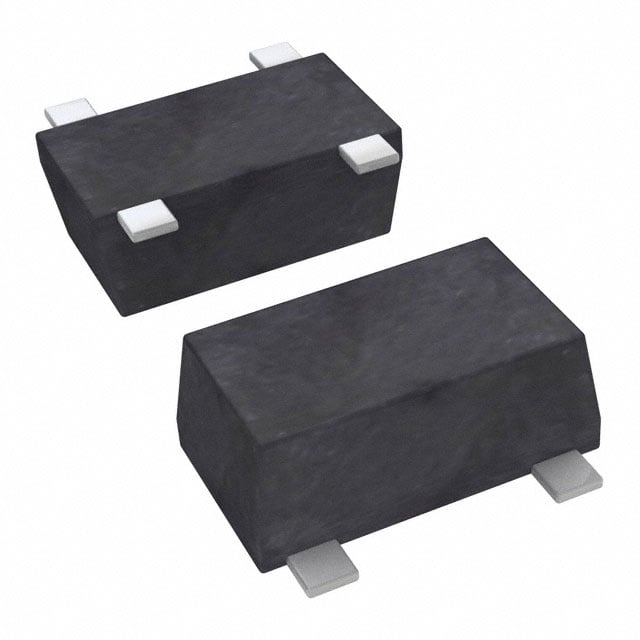

CE3521M4
RF FET 4V 20GHZ SOT343
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- CE3521M4
CE3521M4 Hakkında
CE3521M4, California Eastern Laboratories tarafından üretilen pHEMT FET transistördür. 20GHz'e kadar çalışabilen bu RF transistörü, düşük gürültü figürü (1.05dB) ve 11.9dB kazançla karakterize edilir. 4V nominal gerilim ile çalışan bileşen, 125mW çıkış gücüne ve 15mA maksimum akım kapasitesine sahiptir. SC-82A (SOT-343) paketinde sunulan CE3521M4, RF amplifikatör uygulamaları, ön uç alıcı devreleri ve mikro dalga haberleşme sistemlerinde yaygın olarak kullanılır. Düşük gürültü karakteristiği sayesinde hassas sinyal işleme gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 10 mA |
| Current Rating (Amps) | 15mA |
| Frequency | 20GHz |
| Gain | 11.9dB |
| Noise Figure | 1.05dB |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Output | 125mW |
| Supplier Device Package | 4-Super Mini Mold |
| Transistor Type | pHEMT FET |
| Voltage - Rated | 4 V |
| Voltage - Test | 2 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
