Transistörler - FET, MOSFET - RF

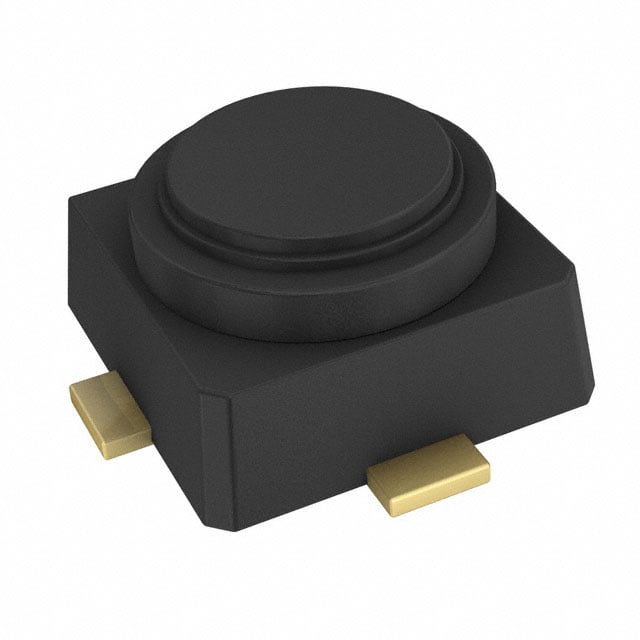

CE3520K3-C1
RF FET 4V 20GHZ 4MICROX
- Paket/Kılıf
- 4-Micro-X
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- CE3520K3
CE3520K3-C1 Hakkında
CE3520K3-C1, California Eastern Laboratories tarafından üretilen pHEMT FET transistördür. 20GHz frekans desteğine sahip bu RF transistörü, düşük gürültü figürü (0.8dB) ve yüksek kazanç (13.8dB) ile karakterizedir. 4V nominal çalışma voltajında 15mA akım kapasitesine ve 125mW çıkış gücüne sahiptir. 4-Micro-X SMD paketinde sunulan komponent, RF amplifikatör, LNA (Low Noise Amplifier) ve yüksek frekans anahtarlama uygulamalarında kullanılır. Test koşullarında 2V voltajda 10mA akım ile karakterize edilmiştir. Mikrodalga haberleşme, uydu iletişimi ve test ekipmanları gibi frekansi kritik olan uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 10 mA |
| Current Rating (Amps) | 15mA |
| Frequency | 20GHz |
| Gain | 13.8dB |
| Noise Figure | 0.8dB |
| Package / Case | 4-Micro-X |
| Part Status | Active |
| Power - Output | 125mW |
| Supplier Device Package | 4-Micro-X |
| Transistor Type | pHEMT FET |
| Voltage - Rated | 4 V |
| Voltage - Test | 2 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
