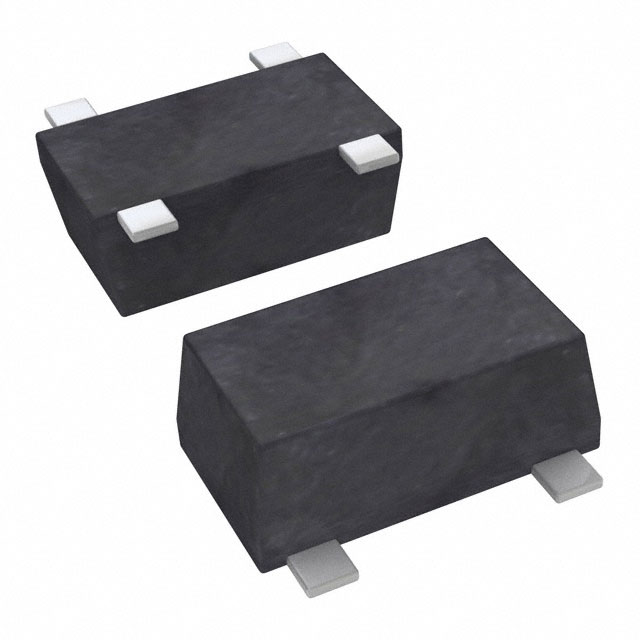

CE3514M4-C2
RF MOSFET PHEMT FET 2V
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- CE3514M4
CE3514M4-C2 Hakkında
CE3514M4-C2, California Eastern Laboratories tarafından üretilen RF MOSFET'tir. pHEMT (Pseudomorphic High Electron Mobility Transistor) FET teknolojisine dayalı bu bileşen, 12 GHz frekans aralığında çalışır. 2V test gerilimine sahip transistör, 15 mA test akımında 0.62 dB gürültü şekli ve 12.2 dB kazanç sağlar. Maksimum 125 mW çıkış gücü ve 68 mA akım taşıma kapasitesi ile tasarlanmıştır. 4-SMD flat leads paketi ile sunulan bu bileşen, düşük gürültüyü gerektiren RF uygulamalarında, yüksek frekans amplifikasyon devrelerinde ve uzaktan iletişim sistemlerinde kullanılır. 4V nominal çalışma voltajı ile belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 15 mA |
| Current Rating (Amps) | 68mA |
| Frequency | 12GHz |
| Gain | 12.2dB |
| Noise Figure | 0.62dB |
| Package / Case | 4-SMD, Flat Leads |
| Part Status | Active |
| Power - Output | 125mW |
| Supplier Device Package | 4-Super Mini Mold |
| Transistor Type | pHEMT FET |
| Voltage - Rated | 4 V |
| Voltage - Test | 2 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
