Diyotlar - Doğrultucular - Tekil

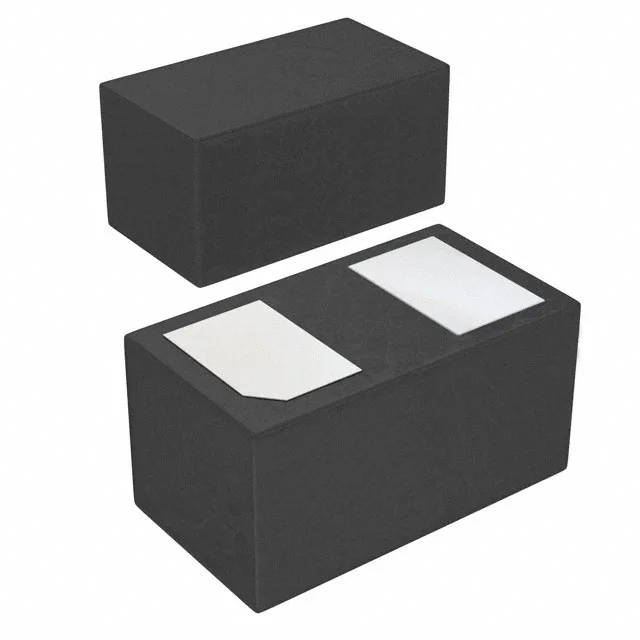

CDSZ01100-HF
DIODE GEN PURP 80V 100MA 0201
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDSZ01100
CDSZ01100-HF Hakkında
CDSZ01100-HF, Comchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 80V ters gerilim kapasitesinde çalışan bu bileşen 100mA ortalama doğrultulmuş akıma sahiptir. 0201 (0603 Metric) yüzey montaj paketinde sunulan diyot, 4ns hızlı reverse recovery time'ı ile anahtarlama uygulamalarında kullanılabilir. 1.2V forward voltage düşüşü ve 500nA ters sızıntı akımı özellikleriyle güç kaynakları, AC/DC dönüştürücüler ve sinyal doğrultma devrelerinde tercih edilir. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C) ve küçük paket boyutu yoğun devrelere uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0201 (0603 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
