Diyotlar - Doğrultucular - Tekil

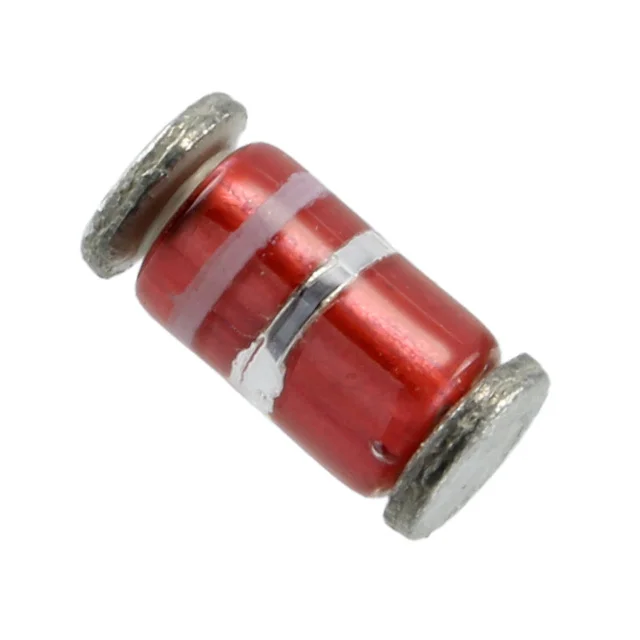

CDLL5819
DIODE SCHOTTKY 45V 1A DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDLL5819
CDLL5819 Hakkında
CDLL5819, Microchip Technology tarafından üretilen 45V/1A kapasiteli Schottky doğrultma diyotudur. DO-213AB (MELF) yüzey montajlı paket ile tasarlanmıştır. 490mV forward gerilim ve 50µA ters sızıntı akımı özellikleriyle güç kaynakları, anahtarlama devreleri ve RF uygulamalarında kullanılır. -65°C ile 125°C sıcaklık aralığında çalışabilir. Düşük forward voltage düşüşü sayesinde enerji verimliliği sağlar ve hızlı anahtarlama karakteristiği ile modern elektronik devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 70pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
