Zener Diyotlar - Tekil

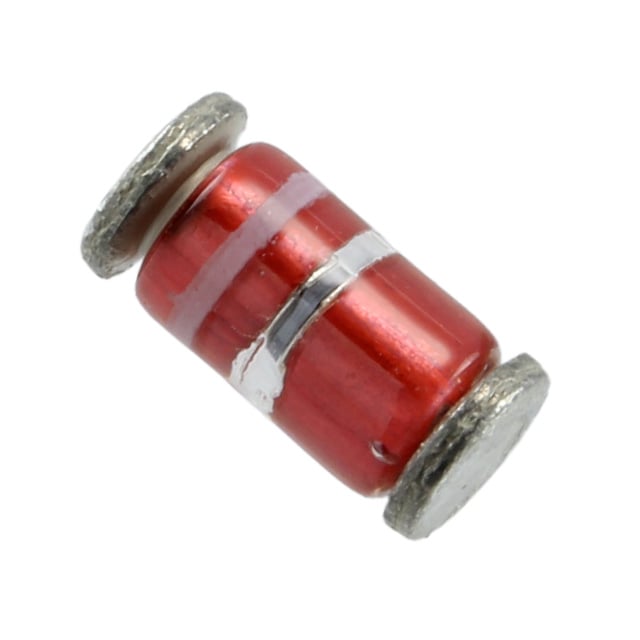

CDLL4134
DIODE ZENER 91V 500MW DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CDLL4134
CDLL4134 Hakkında
CDLL4134, Microchip Technology tarafından üretilen 91V nominal Zener voltajına sahip tekil Zener diyottur. 500mW güç sınırlaması ile tasarlanmış bu bileşen, DO-213AB (MELF) yüzey montaj paketinde sunulmaktadır. ±5% tolerans değeri ile üretilir. Nominal Zener voltajı 91V'te maksimum 1.2kΩ empedansı ve 69.2V'te 50nA ters sızıntı akımı karakteristikleriyle çalışır. -65°C ile 175°C arasında çalışan geniş sıcaklık aralığı sayesinde endüstriyel ve askeri uygulamalarda kullanılmaya uygundur. Voltaj düzenleme, gerilim referansı, gerilim koruma ve sinyal kesme devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 nA @ 69.2 V |
| Impedance (Max) (Zzt) | 1.2 kOhms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 91 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
