CDLL4130

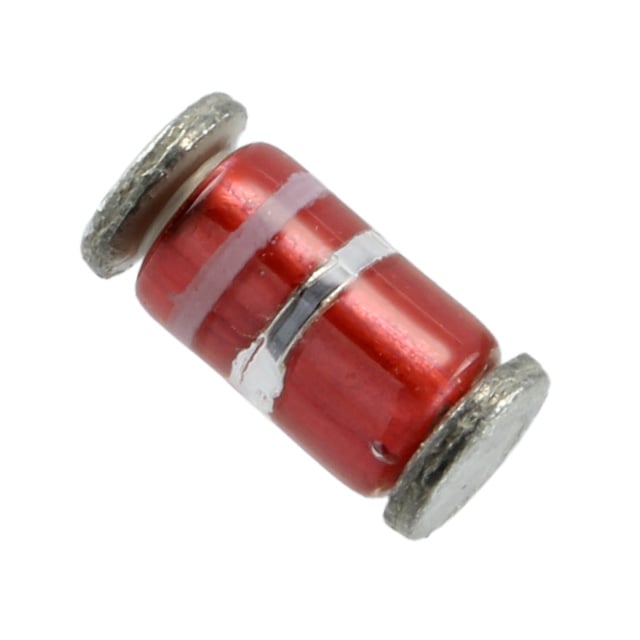

DIODE ZENER 68V 500MW DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CDLL4130
CDLL4130 Hakkında
CDLL4130, Microchip Technology tarafından üretilen 68V nominal gerilime sahip tekil Zener diyottur. 500mW güç derecelendirilmesi ile voltaj regülasyonu ve koruma uygulamalarında kullanılmak üzere tasarlanmıştır. DO-213AB (MELF) paket tipinde yüzey montajı için uygun olan bu bileşen, -65°C ile +175°C arasında çalışır. ±5% tolerans ile belirtilen Zener gerilimini korur ve 50nA ters sızıntı akımı özellikleri düşük güç uygulamalarında stabilizasyon sağlar. Elektrik sistemlerinde aşırı gerilim koruması, voltaj referans devreleri ve sinyal denetleme uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 nA @ 51.7 V |
| Impedance (Max) (Zzt) | 700 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 68 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
