Zener Diyotlar - Tekil

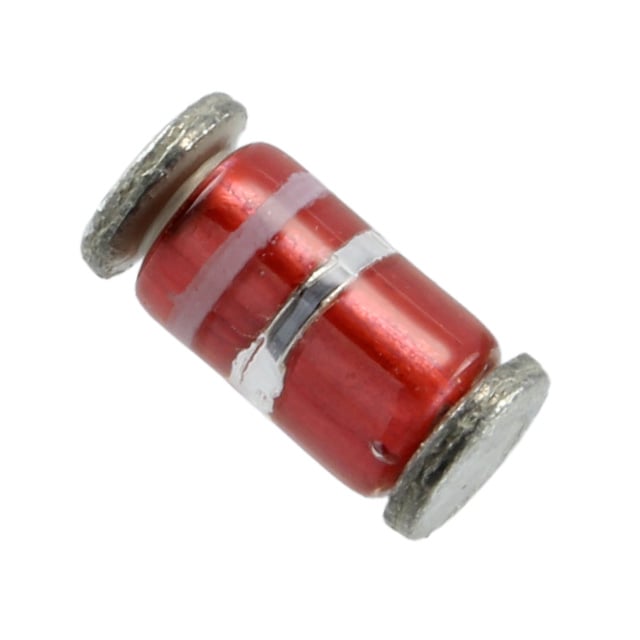

CDLL4115
DIODE ZENER 22V 500MW DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CDLL4115
CDLL4115 Hakkında
CDLL4115, Microchip Technology tarafından üretilen 22V nominal gerilimde bir Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu bileşen, DO-213AB (MELF) SMD paketinde sunulmaktadır. ±5% tolerans ile üretilen komponent, voltaj regülasyonu ve aşırı voltaj koruması uygulamalarında kullanılır. 150 Ohm maksimum empedansı ile hızlı geçiş özelliklerine sahiptir. -65°C ile 175°C arasında çalışan geniş sıcaklık aralığı, endüstriyel ve otomotiv uygulamalarına uygunluğunu sağlar. Ters yönde 16.8V'de 50nA kaçak akımı ile düşük sızıntı özelliğine sahiptir. Güç kaynakları, devre koruması ve sinyal yönetimi devrelerde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 nA @ 16.8 V |
| Impedance (Max) (Zzt) | 150 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
