Zener Diyotlar - Tekil
CDLL4114

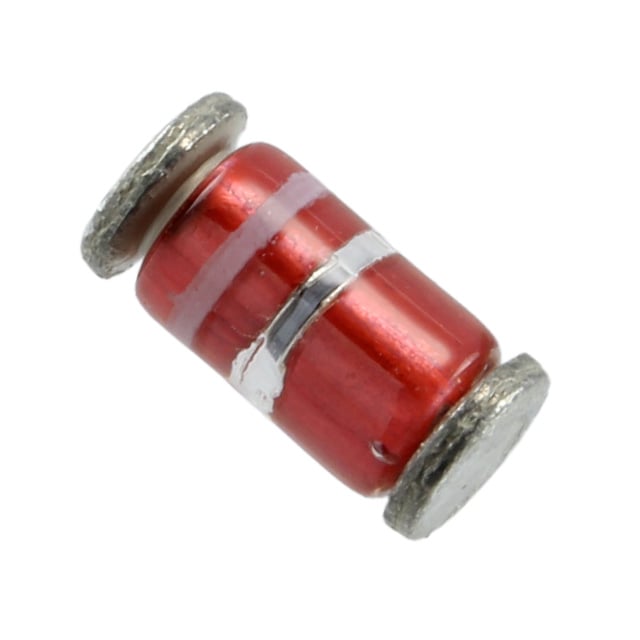

DIODE ZENER 20V 500MW DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CDLL4114
CDLL4114 Hakkında
CDLL4114, Microchip Technology tarafından üretilen 20V nominal gerilimli Zener diyottur. 500mW güç derecelendirilmesi ile gerilim düzenleme ve koruma uygulamalarında kullanılır. Surface mount DO-213AB (MELF) paketi ile kompakt tasarımlar için uygun olan bu bileşen, -65°C ile 175°C arasında çalışabilir. 150 Ohm maksimum impedansı ve ±5% toleransı ile stabil referans gerilimi sağlar. Ters yöndeki sızıntı akımı 15.2V'de 50nA'dir. Elektronik devrelerde aşırı gerilim koruması, gerilim referansı oluşturma ve gerilim düzenleyici tasarımlarında uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 nA @ 15.2 V |
| Impedance (Max) (Zzt) | 150 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 20 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
