Zener Diyotlar - Tekil

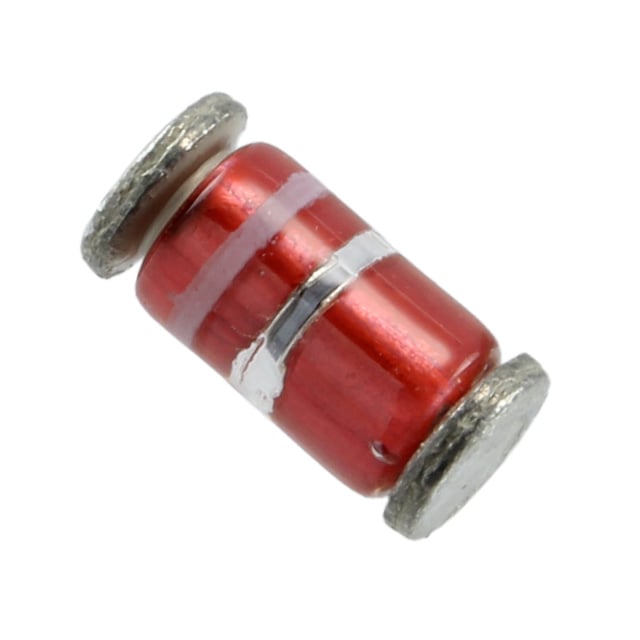

CDLL4109
DIODE ZENER 15V 500MW DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CDLL4109
CDLL4109 Hakkında
CDLL4109, Microchip Technology tarafından üretilen 15V nominal değerine sahip bir Zener diyottur. 500mW güç kapasitesi ile tasarlanmış olan bu bileşen, voltaj regülasyonu ve koruma uygulamalarında kullanılır. Surface Mount paketi (DO-213AB/MELF) ile PCB entegrasyonu kolaylaştırılmıştır. ±5% tolerans ile nominal 15V Zener voltajı, 100 Ohm maksimum empedans ve 50nA ters kaçak akımı ile stabil bir voltaj referansı sağlar. -65°C ile 175°C arası geniş çalışma sıcaklık aralığında güvenilir performans gösterir. Analog devreler, güç kaynakları ve sinyal koruma devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 nA @ 11.4 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
