Diyotlar - Doğrultucular - Diziler
CDD11610

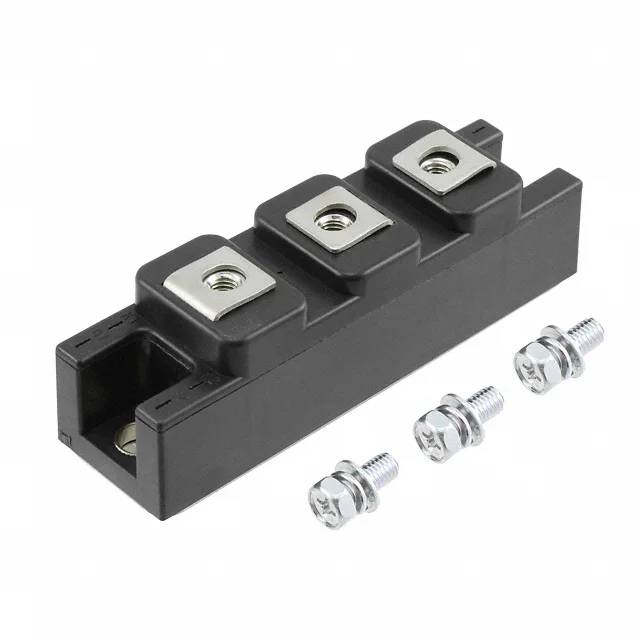

DIODE MODULE 1.6KV 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CDD11610
CDD11610 Hakkında
CDD11610, Powerex Inc. tarafından üretilen 1.6KV 1600V ters voltaj kapasitesi ile 100A ortalama doğrultulmuş akım sağlayan endüstriyel diode modülüdür. POW-R-BLOK™ kasa tipi ile chassis mount edilebilen bu bileşen, 1 çift seri bağlantılı standart diyot konfigürasyonuna sahiptir. -40°C ile 150°C işletme sıcaklık aralığında çalışabilen CDD11610, 1.35V maksimum forward voltajı (320A'de) ve 15mA ters kaçak akımı özellikleri ile güç elektronik uygulamalarında kullanılır. Standart recovery hızına (>500ns, >200mA) sahip olan bu modul, yüksek voltaj doğrultma, inverter ve motor kontrol devreleri gibi ağır yük uygulamalarında tercih edilir. Ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 320 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
