Diyotlar - Doğrultucular - Tekil

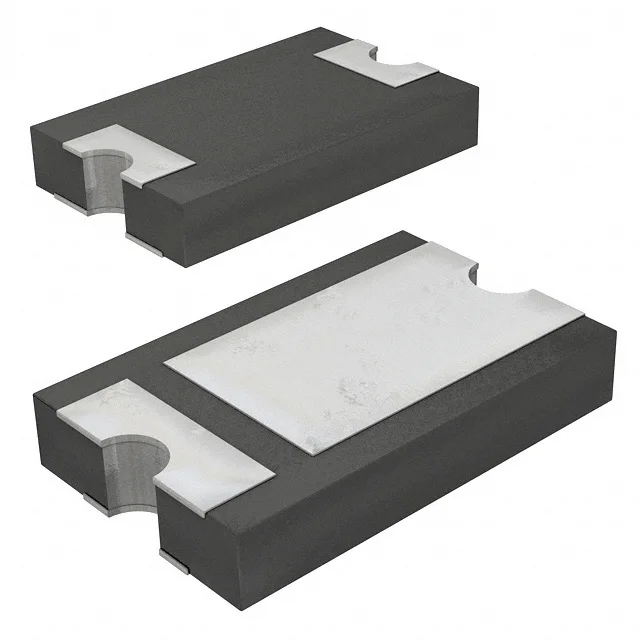

CDBZ5T1045-HF
DIODE SCHOTTKY 45V 10A SMC
- Üretici
- Comchip Technology
- Paket/Kılıf
- Z5-T
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ5T1045
CDBZ5T1045-HF Hakkında
CDBZ5T1045-HF, Comchip Technology tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 45V maximum reverse voltajı ve 10A average rectified akımı ile tasarlanmıştır. 550mV forward voltaj düşüşü ile verimli güç dönüşümü sağlar. Fast Recovery karakteristiği (≤500ns) ile yüksek frekans uygulamalarında tercih edilir. SMC (Z5-T) paket tipi ile kompakt PCB tasarımlarına uyumludur. -55°C ile +150°C arasında çalışabilen geniş sıcaklık aralığı, anahtarlama güç kaynakları, enerji yönetim devreleri ve RF uygulamalarında kullanıma uygundur. 100µA ters kaçak akımı ile düşük enerji kaybı özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Z5-T |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMC (Z5-T) |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
