Diyotlar - Doğrultucular - Tekil

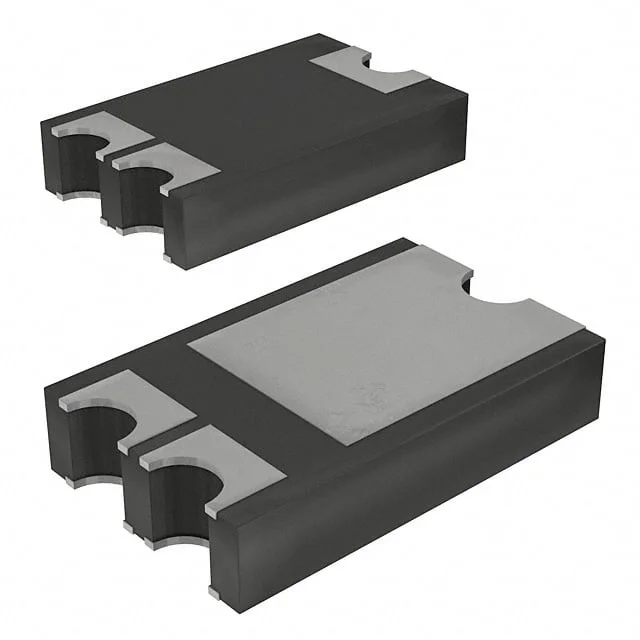

CDBZ320200-HF
DIODE SCHOTTKY 200V 20A TO277
- Üretici
- Comchip Technology
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ320200
CDBZ320200-HF Hakkında
CDBZ320200-HF, Comchip Technology tarafından üretilen 200V/20A Schottky doğrultucu diyottur. TO-277 (3-PowerDFN) yüzey montajlı pakete sahip bu bileşen, ortalama doğrultulmuş akımda 20A kapasitesi ile güç uygulamalarında kullanılır. 930 mV maksimum iletkenim geriliminde (20A'da) düşük ısıl kaybı sağlar. Fast Recovery karakteristiği (≤500ns @ >200mA) ile anahtarlama hızlı devreler için uygundur. -55°C ile +150°C arasındaki geniş çalışma sıcaklığı aralığında stabil performans gösterir. 200V ters gerilim kapasitesi ve 100µA ters kaçak akımı ile güç kaynakları, DC/DC dönüştürücüler ve Schottky doğrultu uygulamalarında tercih edilir. (Ürün halen üretim dışıdır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 100 µA @ 200 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-277 (Z3) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
