CDBZ31060H-HF

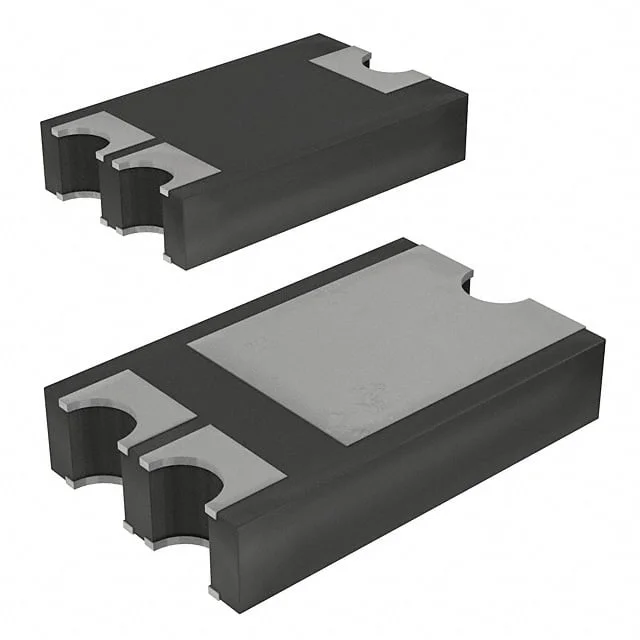

DIODE SCHOTTKY 60V 10A TO277
- Üretici
- Comchip Technology
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ31060H
CDBZ31060H-HF Hakkında
CDBZ31060H-HF, Comchip Technology tarafından üretilen 60V 10A Schottky doğrultma diyodudur. Surface mount TO-277 (3-PowerDFN) paketlemesi ile sunulan bu komponent, yüksek hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 650 mV forward voltage ile düşük güç kaybı sağlar ve 500ns'den daha hızlı recovery time ile çalışır. -55°C ile 150°C arasındaki geniş işletme sıcaklık aralığında güvenilir performans sunar. Anahtarmalı güç kaynakları, AC adaptörler, inverter devreleri ve benzer doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-277 (Z3) |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
