Diyotlar - Doğrultucular - Tekil

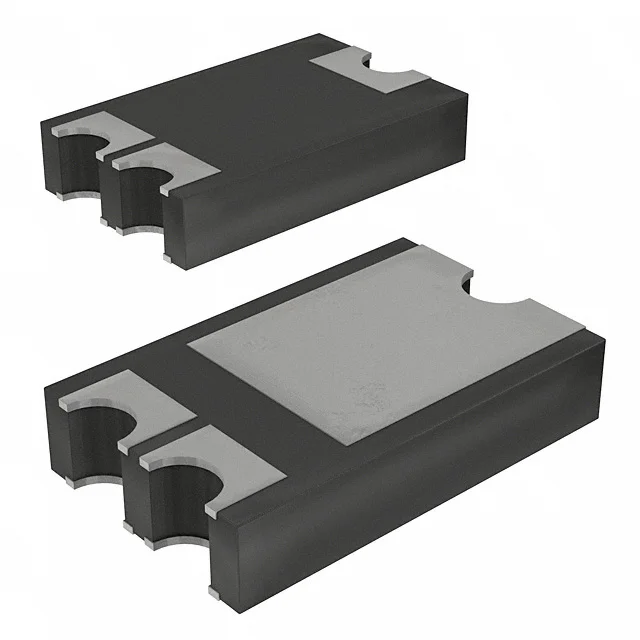

CDBZ31060-HF
DIODE SCHOTTKY 60V 10A TO277
- Üretici
- Comchip Technology
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ31060
CDBZ31060-HF Hakkında
CDBZ31060-HF, Comchip Technology tarafından üretilen 60V 10A Schottky doğrultma diyotudur. TO-277 (3-PowerDFN) surface mount paketinde sunulan bu bileşen, düşük forward voltage düşüşü ve hızlı recovery karakteristiği ile güç kaynağı uygulamalarında kullanılır. 750 mV maksimum forward voltaj ile 10A akım, verimli doğrultma işlemi sağlar. -55°C ile +150°C arasında çalışabilen bu diyot, anahtarlama güç kaynakları, LED aydınlatma sistemleri, şarj cihazları ve DC-DC dönüştürücülerde yaygın olarak uygulanır. Fast recovery özelliği sayesinde yüksek frekans uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-277 (Z3) |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
