Diyotlar - Doğrultucular - Tekil

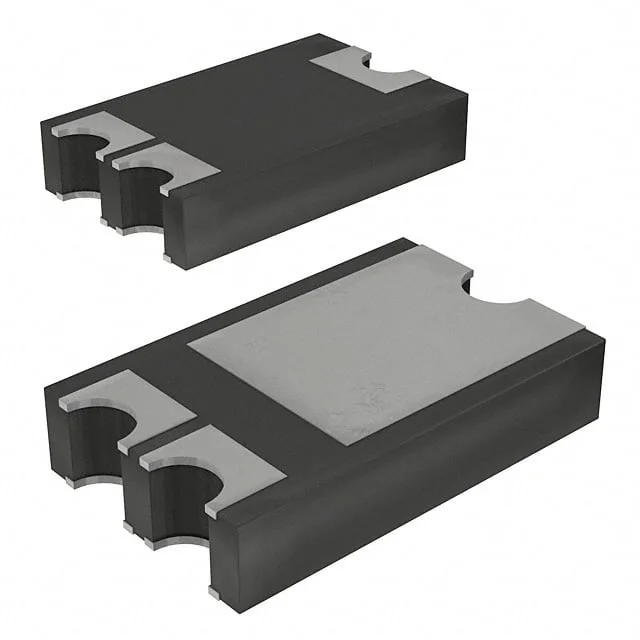

CDBZ310200H-HF
DIODE SCHOTTKY 200V 10A TO277
- Üretici
- Comchip Technology
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ310200H
CDBZ310200H-HF Hakkında
CDBZ310200H-HF, Comchip Technology tarafından üretilen 200V 10A kapasiteli Schottky doğrultucu diyottur. TO-277 (3-PowerDFN) yüzey montaj paketinde sunulan bu bileşen, 820mV forward voltaj düşüşü ve 100µA ters sızıntı akımı özellikleriyle karakterizedir. -55°C ile +150°C arasında çalışan cihaz, hızlı kurtarış süresine (≤500ns) sahiptir. Anahtarlama güçleri, doğrultucu uygulamaları ve düşük voltaj kaynakları için güç yönetim devrelerinde kullanılır. Surface mount tasarımı ile kompakt PCB çözümleri sağlar. Lütfen dikkat: Bu ürün üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 200 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-277 (Z3) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 820 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
