Diyotlar - Doğrultucular - Tekil

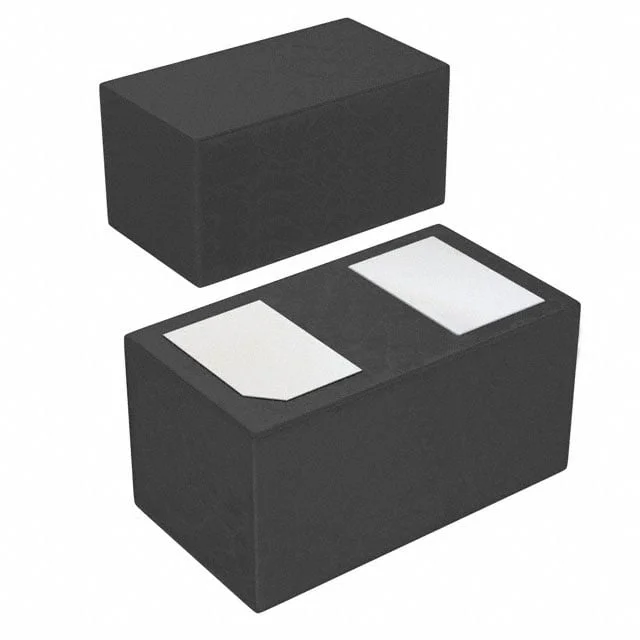

CDBZ0130R-HF
DIODE SCHOTTKY 30V 100MA 0201
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBZ0130R
CDBZ0130R-HF Hakkında
CDBZ0130R-HF, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V maksimum ters gerilim ve 100mA ortalama doğrultulmuş akım desteği ile tasarlanmıştır. 0201 (0603 Metric) yüzey montaj paketinde sunulan bu bileşen, 460mV'luk düşük ileri gerilim düşüşü sayesinde enerji verimli uygulamalarda tercih edilir. -40°C ile 150°C arasında çalışabilir ve 300nA @ 10V'lik düşük ters kaçak akımı özelliğine sahiptir. RF, anahtarlamalı güç kaynakları, düşük voltaj düşümlü doğrultma devreleri ve yüksek frekans uygulamalarında yaygın olarak kullanılır. Small signal sınıfında yer alan bu diyot, kompakt devreler ve yoğun entegrasyonun gerektiği uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 300 nA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Last Time Buy |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0201 (0603 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 460 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
