Diyotlar - Doğrultucular - Tekil

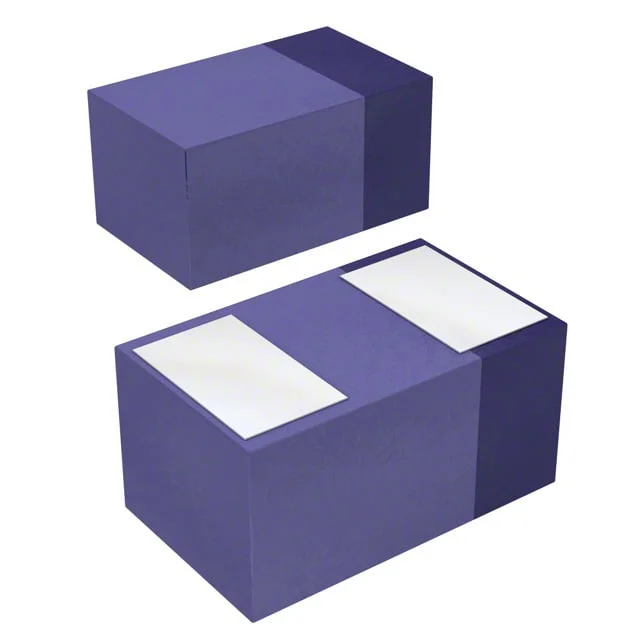

CDBQR70
DIODE SCHOTTKY 70V 70MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR70
CDBQR70 Hakkında
CDBQR70, Comchip Technology tarafından üretilen surface mount Schottky diyottur. 70V ters voltaj ve 70mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, 0402 (1005 Metric) ultra kompakt paketinde sunulmaktadır. Schottky diyotlar, düşük ileri voltaj düşüşü (Vf = 1V @ 15mA) ve hızlı anahtarlama özellikleri (trr = 5ns) sayesinde güç yönetimi, düşük voltajlı doğrultma ve RF uygulamalarında yaygın olarak kullanılır. 100nA @ 50V ters sızıntı akımı ve 2pF kapasitans değerleri, yüksek frekanslı devreler ve hassas ölçüm uygulamaları için uygundur. -55°C ile +125°C çalışma sıcaklığı aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 70mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 70 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 15 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
